Calibrar e Detectar

A janela que se abre quando uma planta de fundo é importada. Faz duas coisas, uma depois da outra: dá à planta a sua escala real, depois propõe ler nela as paredes, as portas e as janelas. Qualquer uma pode ser ignorada.

Ela pode ser aberta de novo a partir da aba Planos de fundo. O lápis ao lado de Escala começa pela calibragem; Auto detecção vai para a detecção, depois da calibragem se a planta ainda não tiver nenhuma.

Definir a escala

Uma imagem não tem tamanho próprio. A calibragem lhe dá um: dois pontos na planta, e a distância real entre eles.

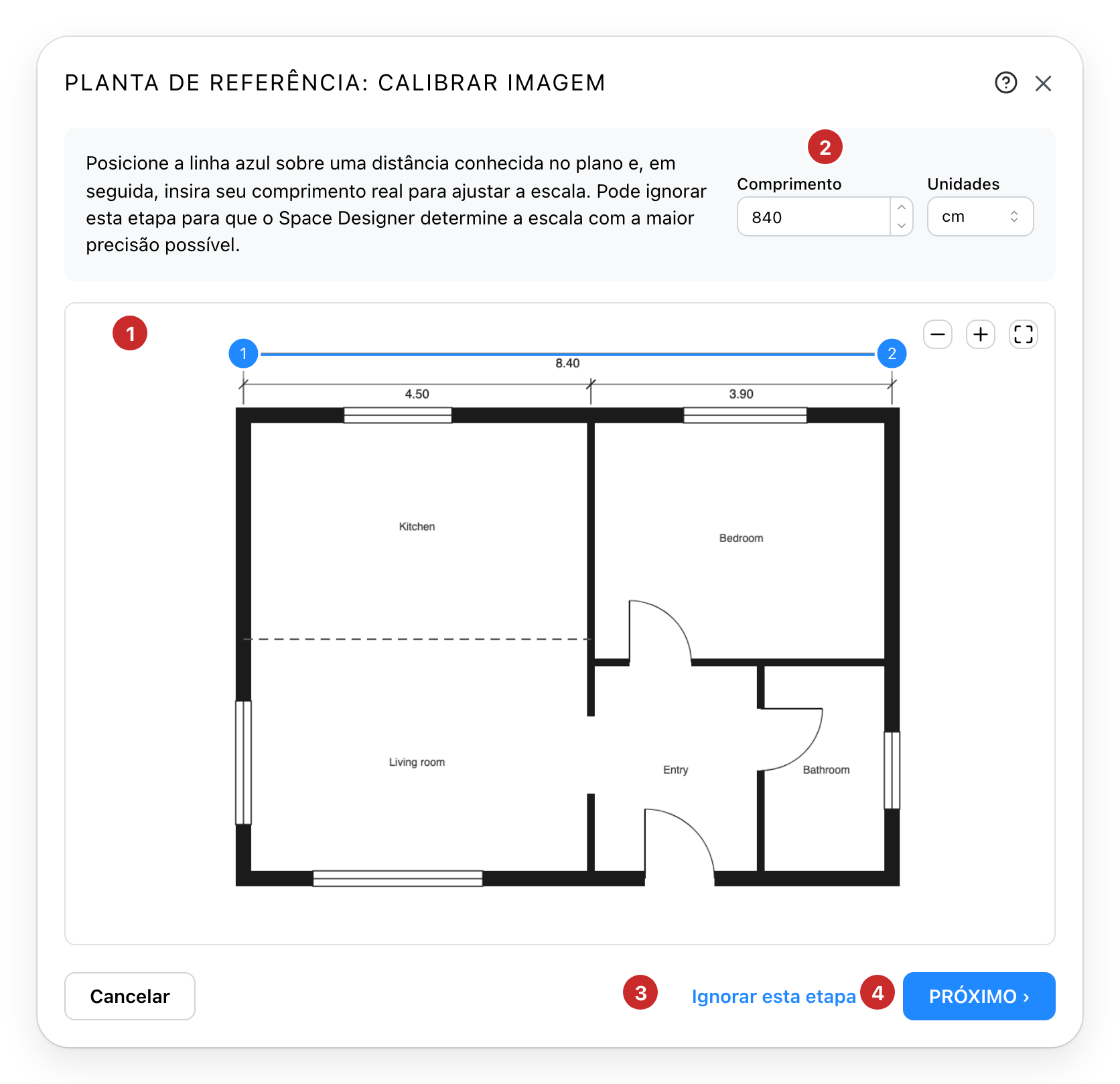

A janela de calibragem

  1. Os dois pontos. Arraste-os para as duas extremidades de um comprimento conhecido: uma cota escrita na planta, ou uma parede que você tenha medido. Aumente o zoom com os botões acima da planta, e arraste a imagem para se deslocar nela. Enquanto você segura um ponto, uma lupa mostra os pixels embaixo dele. Mantenha Shift pressionado para manter a linha horizontal ou vertical; as teclas de seta movem um ponto um pixel de cada vez.
  2. Comprimento e Unidades. O comprimento real entre os dois pontos. A unidade escolhida se torna a unidade do projeto.
  3. Ignorar esta etapa. Deixa a escala para a detecção, que a lê a partir das cotas escritas na planta. Ver abaixo. Oferecido apenas numa assinatura com créditos.
  4. Próximo. Aplica a escala, depois propõe detectar as paredes. Numa assinatura sem créditos, aplica a escala e fecha a janela.

Reaberta a partir da aba, a calibragem mostra os dois pontos onde você os deixou. Clique em Próximo sem mover nada e a escala não muda.

Detectar paredes, portas e janelas

Uma análise é paga em créditos, e a detecção não está incluída em todas as assinaturas.

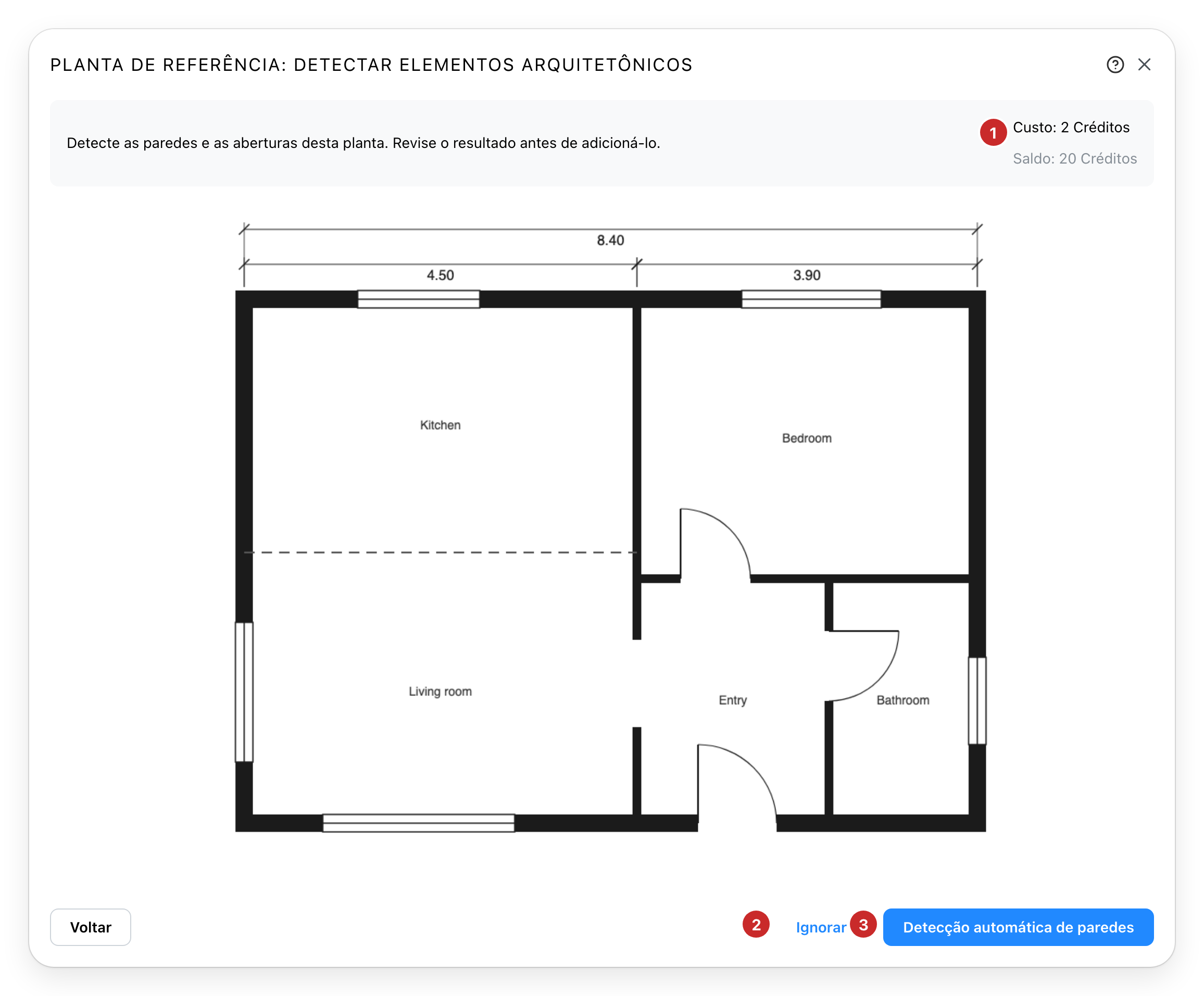

O passo de detecção, antes de começar

  1. Custo e Saldo. Quanto custa uma análise, e os créditos de que você dispõe. Nada é cobrado antes de começar.
  2. Ignorar. Fecha a janela. A planta mantém a sua escala e nada é adicionado.
  3. Detecção automática de paredes. Inicia a análise. Indisponível enquanto o saldo for inferior ao custo.

Uma análise demora algum tempo. A janela mostra há quanto tempo ela está em andamento e o que está sendo analisado. Você pode fechá-la: a análise continua, e reabrir a janela na mesma planta a retoma sem cobrar uma segunda vez.

Verificar o que foi encontrado

Nada é adicionado ao projeto até você decidir.

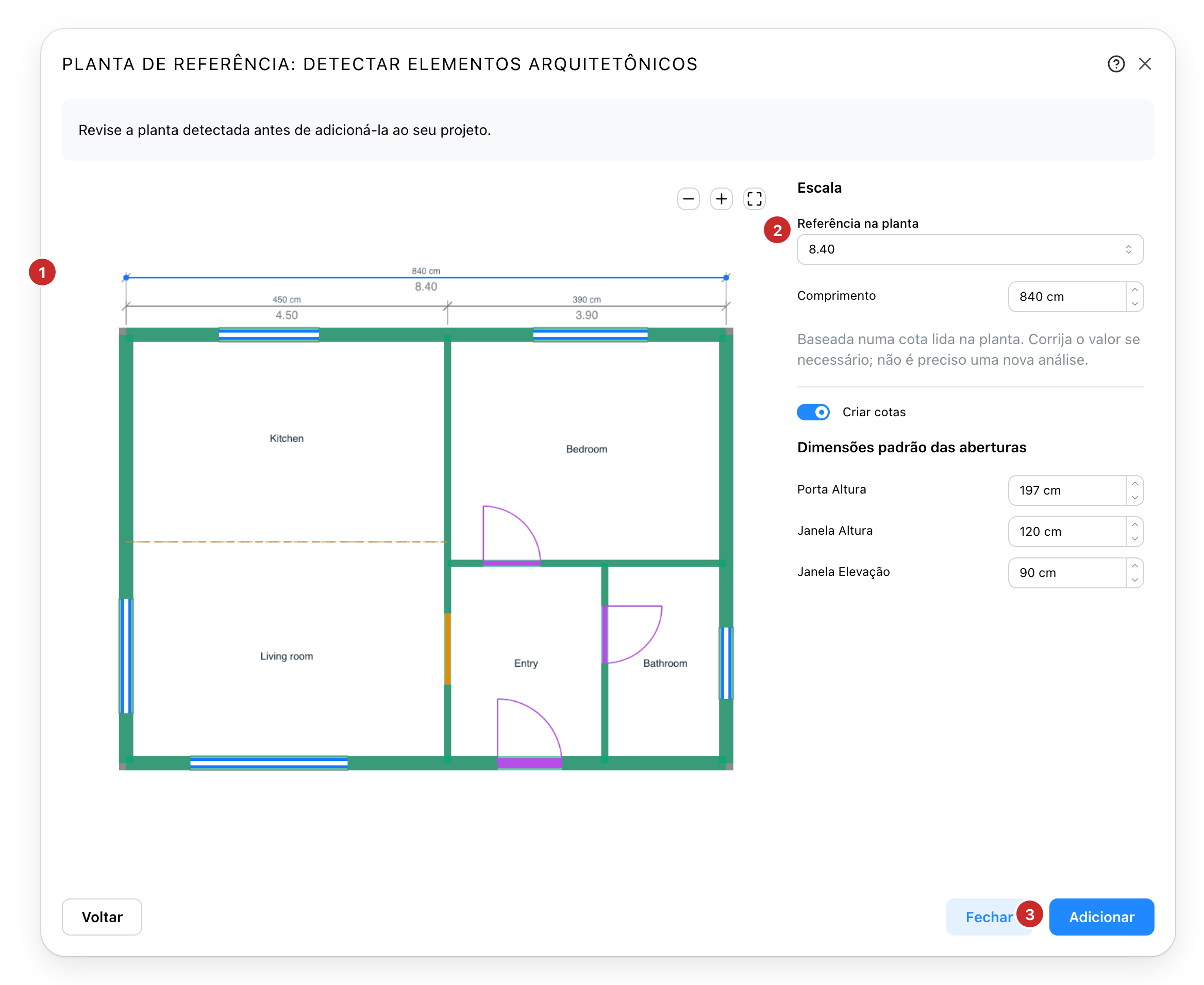

A planta detectada, pronta para ser adicionada

  1. A planta detectada. Desenhada sobre a sua planta: paredes em verde, separações abertas em tracejado laranja, janelas em azul, portas em roxo com o seu batente, e o nome de cada cômodo. Arraste e dê zoom para observar um canto de perto.
  2. Referência na planta. Só quando você ignorou a calibragem: a cota que define a escala, por padrão a mais longa encontrada. Escolha outra, ou corrija o seu comprimento se foi mal lida; não é necessária uma nova análise.
  3. Adicionar. Cria as paredes, as portas, as janelas e os cômodos no nível da planta.

Na coluna ao lado da planta, Criar cotas adiciona ao projeto as cotas lidas na planta, e Dimensões padrão das aberturas guarda as alturas que uma planta não indica, para as portas e janelas nela encontradas.

2 Quando a planta não tem nenhuma cota utilizável

A largura de uma folha de porta é usada em vez disso, 83 cm ou 32 pol, e a janela indica que se trata de uma estimativa. Verifique a largura da própria folha, sem o aro, e corrija-a. Se também não houver porta, Adicionar continua indisponível e Voltar retorna à calibragem. A análise é mantida, por isso medir à mão não custa mais nada.

3 Adicionar o resultado

Uma abertura padrão que ultrapasse a altura do nível bloqueia Adicionar até ser reduzida.

Se já houver algo onde a planta se encontra, a planta e tudo o que nela foi detectado se deslocam juntos para o lado, para que nada caia sobre o seu trabalho. Um único Desfazer anula todo o acréscimo, incluindo a posição da planta.

Um desenho que mostre vários pisos lado a lado recebe um seletor acima da pré-visualização, para adicioná-los um a um.
