Deckenaussparungen

Eine Deckenaussparung ist ein Loch in einem Boden: ein Treppenhaus, ein Galerieraum, ein Schacht. Zeichnen Sie ihren Umriss im Plan mit Treppenhaus / Deckenaussparung, unter Architektonische Elemente im Menü der Zeichenwerkzeuge der Werkzeugleiste oder im Panel Zeichenwerkzeuge: Klicken Sie jede Ecke an und beenden Sie mit einem Doppelklick. Sie schneidet den Boden, auf dem sie gezeichnet wird, und die Decke der Ebene darunter, und sie lässt sich von beiden Ebenen aus auswählen. Das Werkzeug ist ausgegraut, solange die Ebene keinen Raum hat, denn dann gibt es keinen Boden zu schneiden.

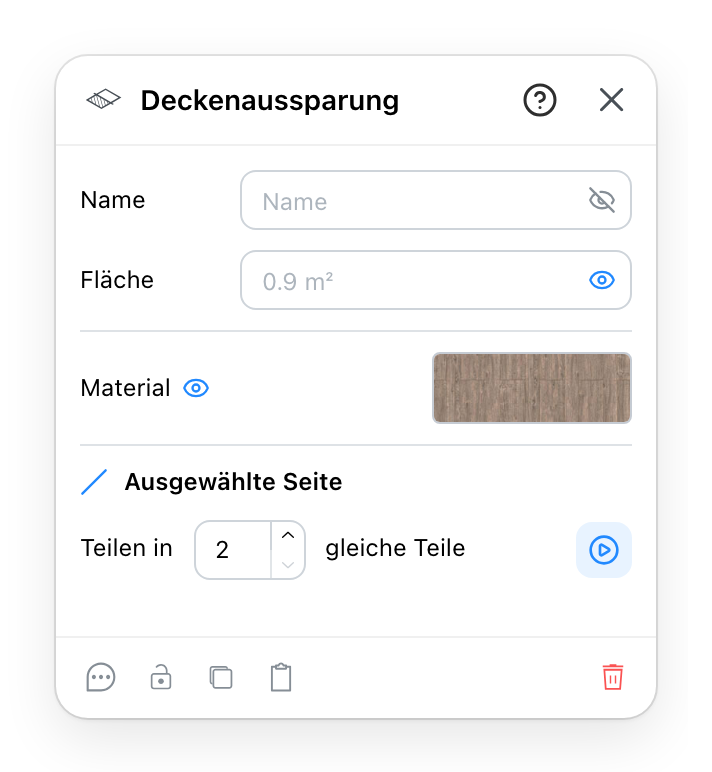

Das Panel Deckenaussparung

  1. Was der Plan in der Aussparung druckt. Das Auge zeigt oder verbirgt es.
  2. Der Plan druckt die gemessene Fläche, im Feld ausgegraut angezeigt, es sei denn, Sie tippen etwas, das stattdessen gedruckt werden soll. Das Auge zeigt oder verbirgt es.
  3. Die Ausführung der Schnittkante: die Dicke des Bodens um das Loch und die Kante der Decke darunter. Bei geschlossenem Auge behält die Kante die eigenen Materialien des Bodens und der Decke, und die Kachel lässt sich nicht ändern.
  4. Teilt eine Seite der Aussparung in 2 bis 9 gleiche Teile, was ihr Punkte hinzufügt. Es wirkt auf die Seite, die Sie zuletzt im Plan angeklickt haben, und ist ausgegraut, bis Sie das tun.
  5. Ein Kommentar, eine Sperre, ein Duplizieren, ein Kopieren und ein Löschen, und das ? in der Kopfzeile öffnet diese Seite.

4 Die Aussparung umformen

Die Ecken einer Aussparung werden im Plan gezogen. Für eine Aussparung mit Einschnitt, für eine Stütze oder einen Schacht neben der Treppe, braucht die Seite mehr Punkte als ihre beiden Enden:

  1. Klicken Sie die Seite im Plan an. Die Markierung neben Ausgewählte Seite leuchtet auf.
  2. Legen Sie fest, in wie viele gleiche Teile, und teilen Sie. Die neuen Punkte sitzen in gleichem Abstand entlang dieser Seite.
  3. Ziehen Sie die neuen Punkte im Plan dorthin, wo der Einschnitt hinkommt.

Siehe auch

  • Zeichenwerkzeuge ist der Ort, an dem die Aussparung gezeichnet wird.
  • Treppen sitzen in der Aussparung; der Lauf selbst macht das Loch nicht.
  • Materialien ist der Dialog, den die Kachel öffnet.
