Lépcsők

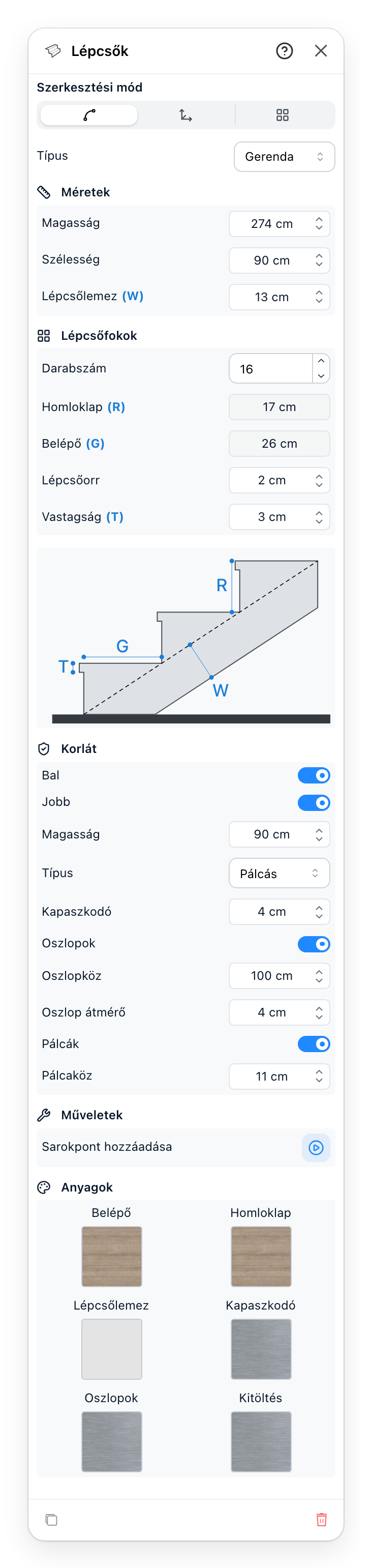

A lépcsőt ugyanúgy kell megrajzolni, mint bármely más elemet, majd itt kell helyesbíteni. A méretek összefüggnek: változtasson meg egyet, és a panel kiszámolja a többit.
A Lépcső eszköz a Rajzeszközökben a Lépcsőház / Födémnyílás mellett áll, és egy előfizetés mindkettőt kínálja: a lépcsőket és födémnyílásokat nem tartalmazó előfizetésben egyik sincs.
- Mit tesz a rajzon a húzás: szerkeszti a középső járóvonalat, állítja a bal és a jobb élt, vagy egyszerre egy fokot állít.
- Hogyan épül fel a kar alulról: lebegve, gerendán, vagy a padlóig kitöltve. Ez változtatja meg a lépcső alulnézetét.
- A magasság padlótól padlóig tart, és rendszerint a szinté, hogy a kar ott érkezzen meg, ahol a fölötte lévő födém. A szélesség a kar szélessége. A lemezvastagság, a fokokat hordó lemez vastagsága, csak gerendán álló karnál kínálkozik.
- A fokszám az az érték, amelyet be kell állítani, és csak a járóvonal szerkesztése közben gépelhető be. Az emelkedés és a fellépő ebből és a magasságból következik, ezért olvashatók, nem gépelhetők; a fellépő a kar legkeskenyebb foka. Az orr az, amennyivel egy fok az alatta lévő fölé nyúlik, a vastagság pedig egy fok vastagsága.
- Melyik méretre utal a fenti betűk mindegyike. Az emelkedés és a fellépő az a pár, amely eldönti, kényelmes-e a lépcsőn járni, és a mezőiket és a rajzon lévő betűiket színezi is: piros az 14 és 20 cm közötti tartományon kívüli emelkedés vagy a 22 cm alatti fellépő, narancssárga a 16 és 18 cm közötti tartományon kívüli emelkedés vagy a 25 cm alatti fellépő.
- Oldalanként kapcsolható be, hogy a falhoz simuló kar egy korlátot viseljen és ne kettőt. Ha egy oldal be van kapcsolva, alatta megjelennek ugyanazok az elemek, amelyek egy korláton vannak.
- Pontot tesz a járóvonalba, és így az egyenes karból L lesz. Csak a 2D-s rajzon jelenik meg, és csak amíg a járóvonal szerkesztés alatt áll.
- Elemenként egy: fellépők, homloklapok, az alattuk lévő lemez, és a korlát minden eleme.
- Minden tulajdonságpanel egy másolással és egy törléssel zárul, és a fejlécében lévő
?ezt az oldalt nyitja meg.
