Escadas retas

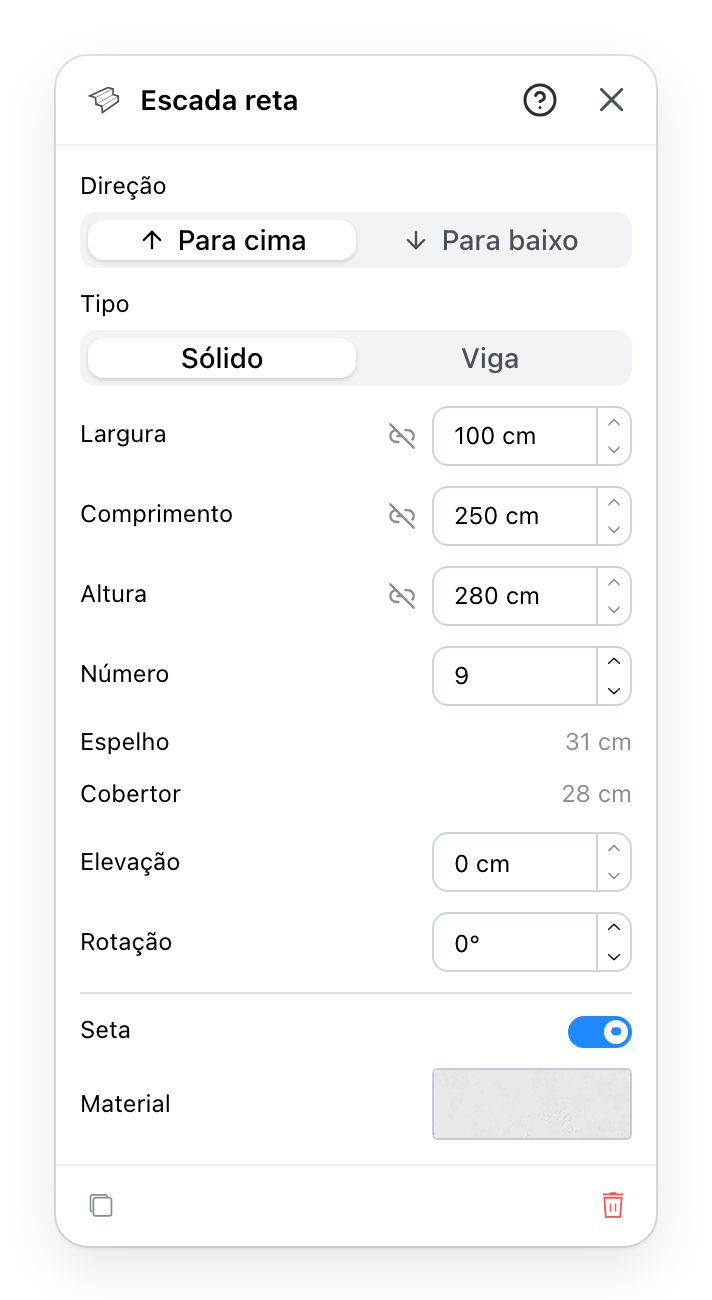

As escadas retas vêm de projetos importados do Space Designer 3. São um tipo mais simples do que as escadas desenhadas hoje: uma caixa cortada em degraus iguais. Nada no editor as desenha, mas tudo nelas pode ser mudado aqui. As escadas desenhadas a partir da aba Ferramentas de desenho abrem em vez disso o painel Escadas.
- Para que lado vai o lance a partir deste nível. Subindo, ele corta um buraco no teto daqui e no piso do nível de cima. Descendo, fica pendurado sob este nível e corta este piso e o teto de baixo. Não é preciso desenhar nenhuma abertura no piso para ele.
- Um bloco maciço até o chão, ou degraus apoiados numa viga. A diferença aparece em 3D; a planta desenha ambos da mesma maneira.
- A caixa que o lance preenche: que largura tem, até onde se estende e que altura sobe. Uma corrente liga um tamanho aos outros ligados, para que mudem em proporção.
- O número de degraus em que a caixa é cortada, até 80. Tudo o que está abaixo decorre dele.
- Calculados a partir do número e da caixa: a altura de um degrau e a profundidade de um piso. Na imagem, nove degraus em 280 cm dão 31 cm por degrau, o que é íngreme demais para subir. Mais degraus diminuem isso.
- Levanta o lance do chão, e o gira na planta.
- A linha de percurso na planta, apontando para o topo do lance. Não é desenhada em 3D.
- Um material para o lance inteiro. A planta toma a sua cor também.
- Um duplicar e um excluir, e o
?no cabeçalho abre esta página.
Escadas retas ou Escadas
Um lance reto não tem patamar, nem guarda-corpo, nem curva. Para qualquer um deles, desenhe o lance de novo com a ferramenta Escadas na aba Ferramentas de desenho, depois exclua este.
