Räume

Ein Raum wird nicht für sich gezeichnet: Er entsteht, sobald Wände einen Bereich schließen. Klicken Sie im Plan in ihn hinein, und sein Panel öffnet sich, unter dem Namen Raum. Es enthält, was der Plan im Raum anzeigt, seinen Boden, seine Decke und seine Wände, seinen Typ, seine Höhe und seine Zierleisten.

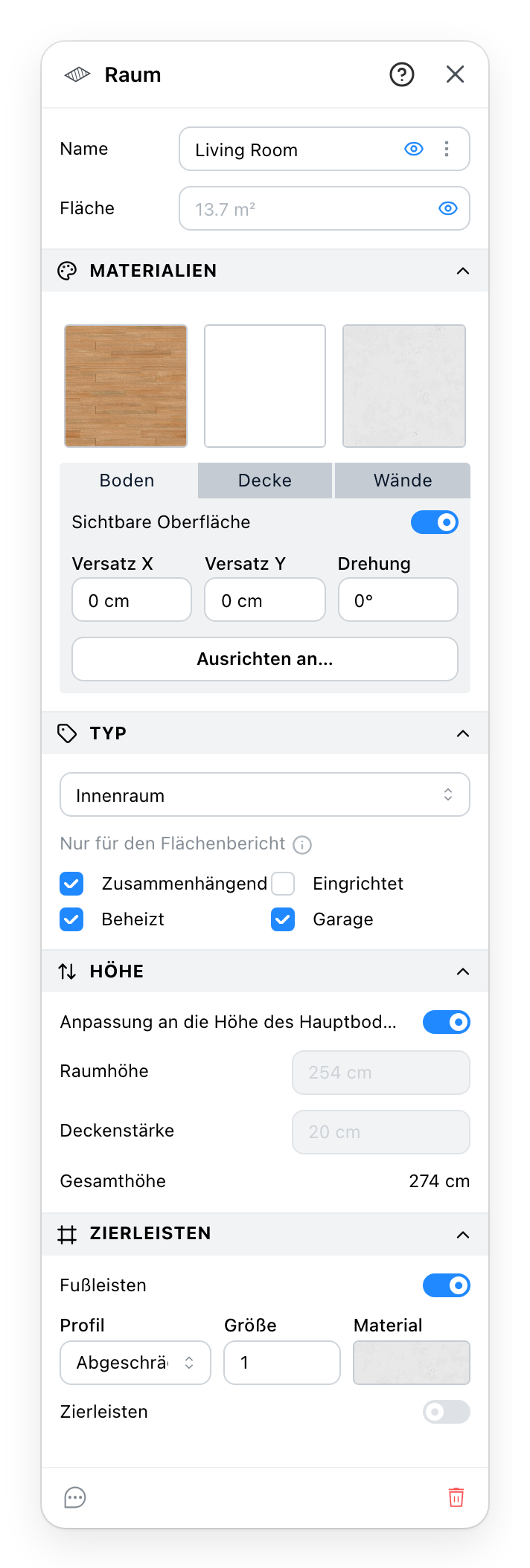

Das Panel Raum

  1. Der Name, den der Plan anzeigt. Die Liste bietet die üblichen Raumnamen an; einer davon setzt auch den Typ und die vier Kästchen darunter. Das Auge zeigt oder verbirgt den Namen, die Punkte öffnen den Beschriftungsstil.
  2. Der Plan zeigt die gemessene Fläche, grau im Feld, außer Sie geben etwas anderes ein, das angezeigt werden soll. Das Auge zeigt oder verbirgt sie.
  3. Die drei Flächen des Raums. Ein Muster öffnet die Materialien; Boden, Decke und Wände wählen die Fläche, die die Zeilen darunter einstellen.
  4. Innenraum, Außenraum, Leerer Raum oder Durchgezogen. Die vier Kästchen zählen nur in der Flächenberechnung.
  5. Die Höhe des Raums: die der Ebene, oder seine eigene Raumhöhe und Deckenstärke.
  6. Fußleisten und Zierleisten, jede mit ihrem Profil, ihrer Größe und ihrem Material.
  7. Ein Kommentar und ein Löschen, und das ? in der Kopfzeile öffnet diese Seite.

3 Boden, Decke und Wände

Für Boden und Decke zeichnet Sichtbare Oberfläche sie oder lässt sie weg. Versatz X, Versatz Y und Drehung verschieben und drehen das Muster ihres Materials. Ausrichten an… richtet sie an einer anderen Fläche aus: Klicken Sie darauf, dann auf einen Boden oder eine Decke mit demselben Typ und demselben Material; Esc bricht ab. Ein verborgener Boden oder eine verborgene Decke graut ihr Muster aus: Ihre Schaltfläche erreicht sie weiterhin, um sie wieder anzuzeigen.

Für die Wände streicht das Muster die Seiten der Wände rund um den Raum. Immer auf die Wände anwenden streicht sie bei jeder Änderung des Raums neu, sodass sie gestrichen bleiben, wenn eine Wand geteilt oder verschoben wird. Ein Material, das danach auf eine dieser Wände allein gesetzt wird, wird überstrichen.

4 Typ

Ein Leerer Raum ist ein Loch bis zur Ebene darunter, und Durchgezogen füllt den Bereich, für eine dicke Wand, die als vier dünne gezeichnet ist. Keiner der beiden hat Flächen oder Zierleisten, daher verlassen beide Bereiche das Panel.

Zusammenhängend, Eingrichtet, Beheizt und Garage lassen sich nur bei einem Innenraum ankreuzen. Sie ändern nichts im Plan oder in 3D: Die Flächenberechnung liest sie.

5 Höhe

Mit Anpassung an die Höhe des Hauptbodens eingeschaltet übernimmt der Raum die Höhe seiner Ebene, und die beiden Felder zeigen sie, ausgegraut. Ausgeschaltet ist Raumhöhe der Platz unter der Decke und Deckenstärke die Platte darüber; Gesamthöhe zählt beide zusammen. Eine dickere Platte behält die Raumhöhe und hebt die Gesamthöhe. Die Wände rund um den Raum wachsen mit.
