Recorridos
Un recorrido es una ruta por el espacio: el camino que hace un carro desde el almacén al banco de trabajo, el que hace una persona desde la puerta a su puesto. Dibujarlos es como se descubre que dos rutas se cruzan donde no deberían, o que un pasillo hace tres trabajos a la vez.
Dibujar uno

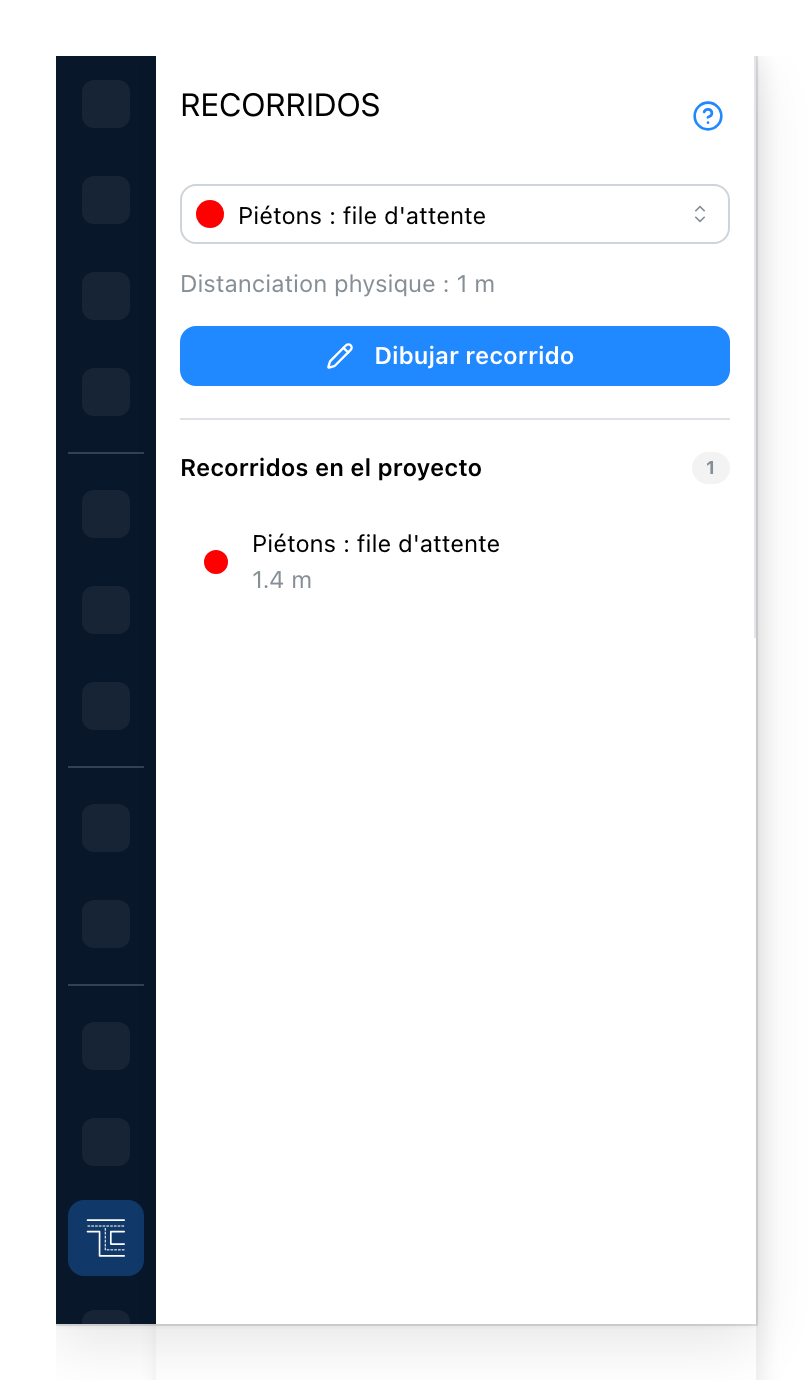

Abra la pestaña Recorridos desde el carril.
- El tipo de tráfico que llevará la próxima ruta. Se elige antes de dibujar, y decide el color y la anchura por defecto. Cuando el tipo la tiene, la muestra de debajo es la textura que el plano extiende a lo largo de la ruta; su descripción la sigue.
- Dibujar recorrido inicia el trazado. Haga clic por el plano de un extremo al otro, vértice
a vértice, y pulse
Escpara terminar. - Todas las rutas que el proyecto ya tiene, con su longitud, y su nivel en un edificio con varios. Haga clic en una fila para seleccionar la ruta y llevar la vista hasta ella.
Una ruta se dibuja como una línea y lleva una anchura: lo que obtiene es una banda sobre el plano y no un hilo. Esa banda es el asunto: es lo que muestra si la ruta cabe.

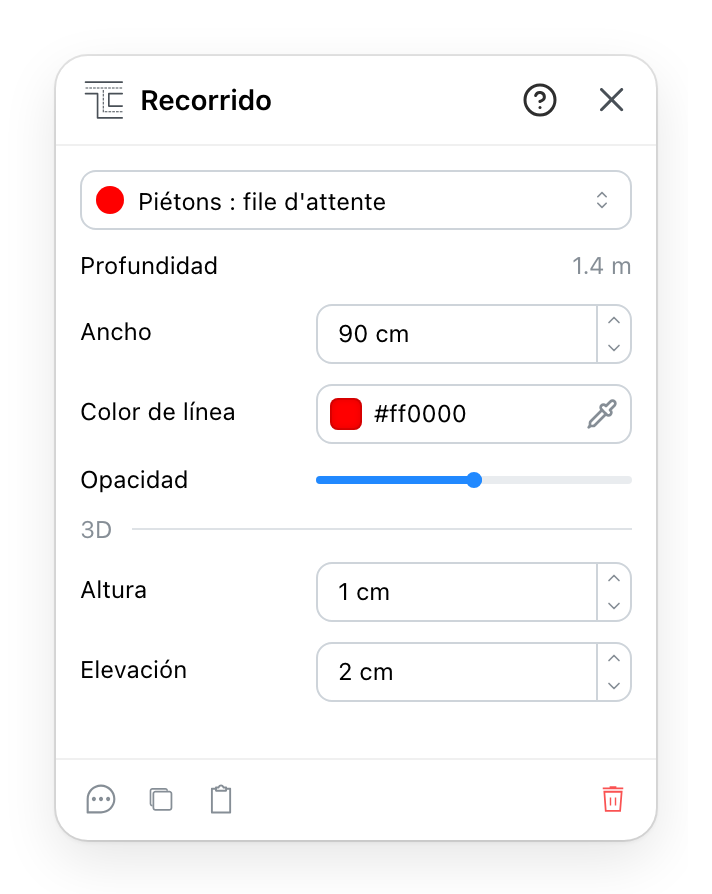

Ajustar uno
- Qué tipo de tráfico lleva esta ruta. Elegir otro tipo da a la ruta la anchura, el color, la opacidad y la elevación de ese tipo.
- Medido de lo que dibujó, no escrito. La comprobación más rápida de que una ruta tiene el largo, y las vueltas, que suponía.
- Lo ancho que es el tráfico. Es el ajuste que importa: decide si la ruta cabe realmente entre dos máquinas. Cuando la anchura difiere de la de su tipo, un botón a su lado devuelve la anchura estándar.
- Cómo se dibuja: el color de la línea y la opacidad. Un recorrido se posa sobre el plano en vez de construirse dentro, así que suele convenir dejarlo traslúcido.
- Solo lo usa la vista 3D: qué altura tiene la banda y a qué altura del suelo va.
Los vértices se pueden añadir y mover después, de modo que una ruta trazada a grandes rasgos se afina cuando la distribución alrededor se asienta.
