Zonas
Una zona es una superficie del plano a la que se da un uso: montaje, almacén, recepción, un espacio que debe quedar libre. Se dibuja como un contorno, conoce su propia superficie y puede enlazarse con las otras zonas a las que debería estar cerca, o lejos.
Dibujar una

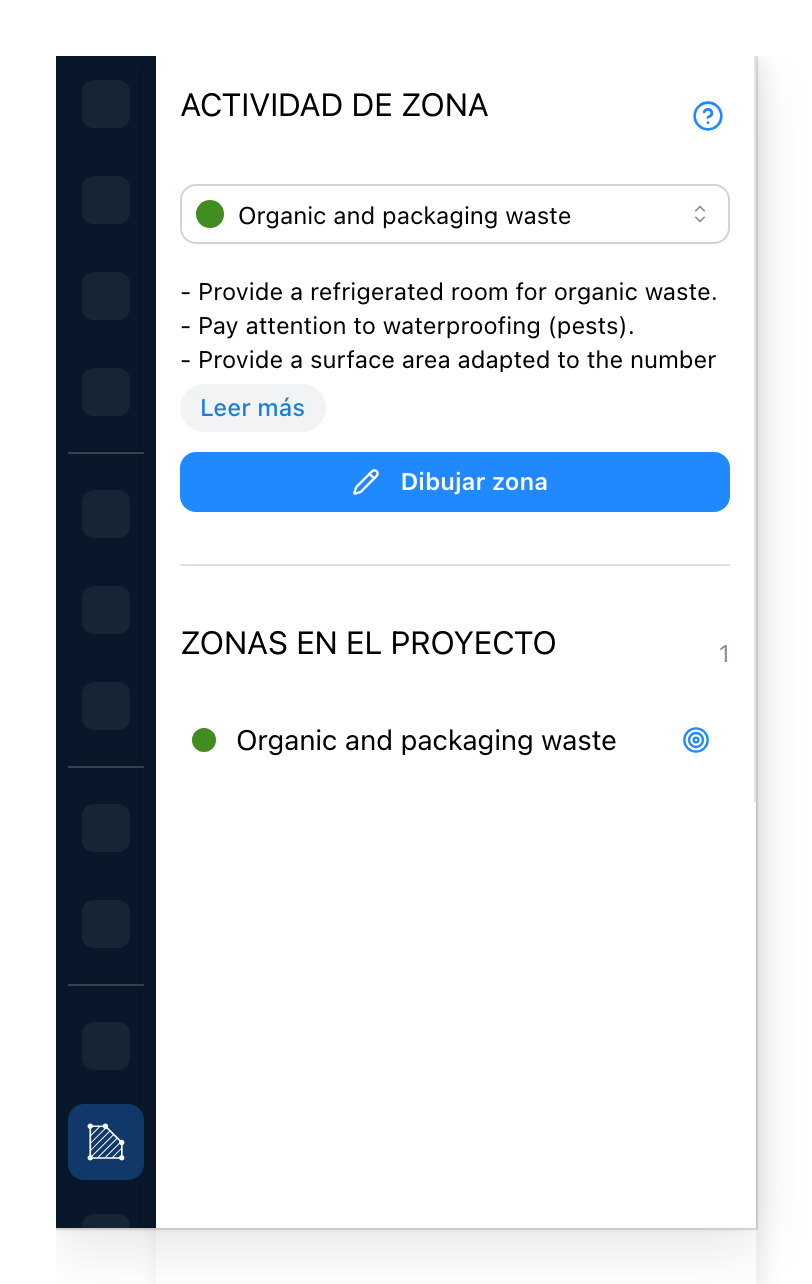

Abra la pestaña Actividad de zona desde el carril.
- El tipo de zona que va a dibujarse. Debajo, unas líneas sobre lo que necesita ese tipo; Leer más despliega el resto. En un sitio que da una fotografía a sus tipos, la fotografía se muestra sobre estas líneas: de una lista de nombres cuesta elegir; de una imagen de la cosa, no.
- Dibujar zona inicia el contorno. Haga clic en los vértices sobre el plano y ciérrelo sobre sí mismo.
- Todas las zonas que el proyecto ya tiene, con su color. Haga clic en una fila, o en la diana junto a ella, para seleccionar la zona y llevar la vista hasta ella.
Ajustar una

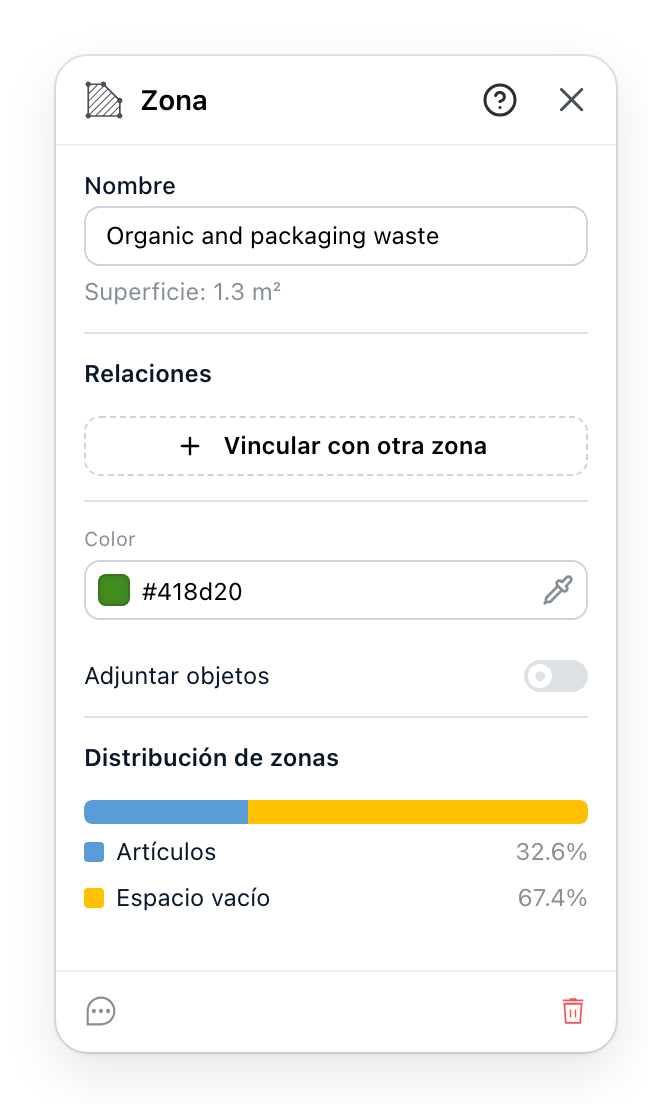

- El nombre y, debajo, la superficie calculada a partir del contorno que trazó. La superficie se lee, nunca se escribe.
- Con qué otras zonas debería estar cerca esta, o mantenerse lejos. Inicie un enlace con el botón y luego haga clic en la otra zona en el plano; mantenga pulsado Cmd o Ctrl al hacer clic para pedir distancia en su lugar. El icono de una fila cambia un enlace entre cerca y lejos, y el menú de la fila contiene sus notas y su eliminación. Los enlaces son lo que convierte el conjunto de zonas en un esquema y no en una lista.
- El color que toma en el plano, y si los objetos que están en ella están adjuntos: los objetos adjuntos se mueven con la zona cuando la zona se mueve.
- En qué se gasta el suelo de esta zona: cuánto se llevan los objetos, sus volúmenes de seguridad y las rutas que la atraviesan, y cuánto queda. La cifra sobre la que se discute una distribución.
El reparto es la respuesta
La última sección es la razón de dibujar zonas. Una zona que gasta la mitad de su suelo en Recorridos es una zona con un problema de circulación, y el panel lo dice con un número en vez de dejarlo al ojo.
Todo objeto del nivel de la zona se cuenta, adjunto o no, por la parte de él que está dentro del contorno. Los volúmenes de seguridad se cuentan aparte de sus objetos, así que un volumen que cubre su propio objeto se cuenta dos veces y la parte que queda vacía se reduce en lo mismo.
Áreas prohibidas
Zonificación, al final de las Herramientas de dibujo, dibuja otro tipo de zona: un área donde nada puede estar. Se dibuja igual, esquina por esquina. En un sitio cuyo catálogo ofrece una zona de advertencia, ese artículo dibuja el mismo tipo de área, con nombre en su idioma.
Su panel se titula Zona prohibida. Dice que no se permite ningún artículo en el interior, contiene el nombre y el color, y lista bajo Objetos dentro cada objeto que está en el área, para que lo que rompe la regla se lea en lugar de buscarse. No tiene enlaces ni reparto.
Ver también
- Recorridos son lo que el reparto mide.
- Cálculo de superficies mide habitaciones contra una norma de edificación, que es otra pregunta distinta de la que mide una zona.
