Cálculo de superficies

Space Designer mide lo que ha dibujado según la norma que elija, y puede medirlo según cuatro a la vez. Ese es el sentido del panel: el mismo proyecto tiene una superficie según una norma nacional y otra según las reglas propias de un cliente, y las dos son ciertas.

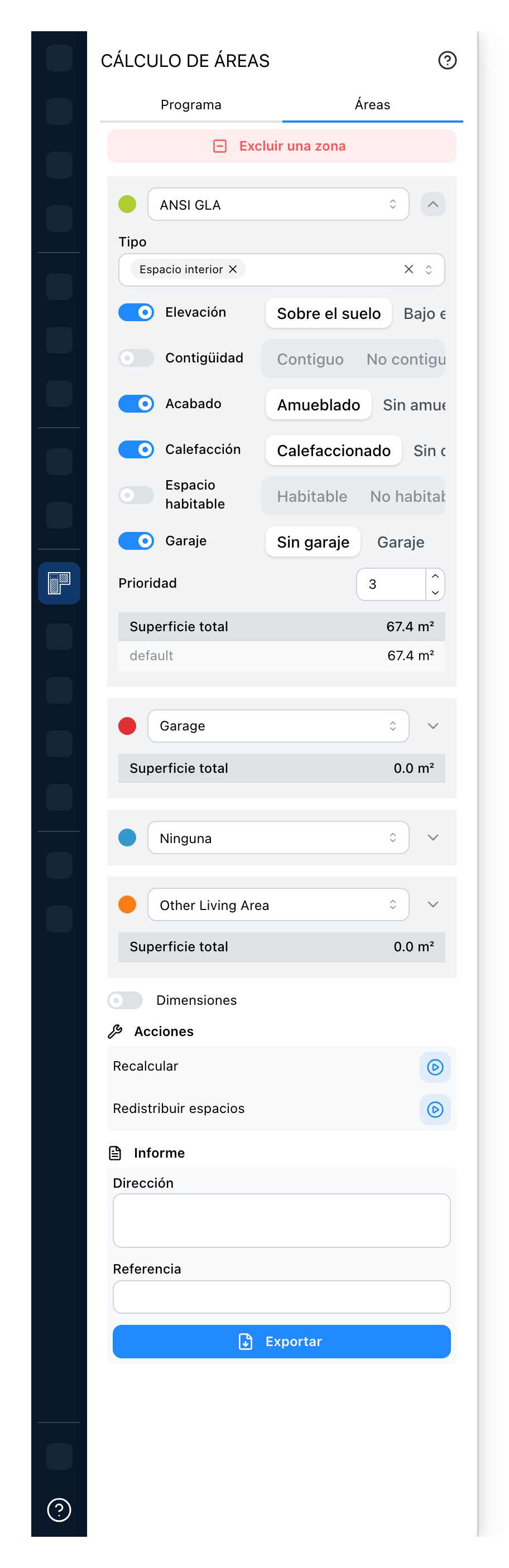

El panel de superficies, con una norma abierta

  1. Programa es lo que el proyecto debería contener, estancia por estancia. Superficies es lo que contiene realmente, medido sobre lo que ha dibujado.
  2. Saca una superficie de todos los totales a la vez: un vacío, un patinillo, un espacio que no es de nadie.
  3. La norma que se mide y el color que ocupa en el plano. Ese color es lo que le dice qué regla se quedó con una superficie. La flecha vuelve a plegar las reglas.
  4. Los tipos de estancia que esta norma cuenta. Todo lo demás lo mide otra ranura, o ninguna. Si se deja vacía, la ranura no cuenta nada.
  5. Cada interruptor activa una prueba, y el par de al lado dice qué lado cuenta: una estancia sobre rasante o bajo rasante, adosada o aislada, acabada o no, con calefacción o no, habitable o no, garaje o no. Una prueba apagada significa que la norma no se pronuncia. Habitable significa acabada y con calefacción: activarla libera las pruebas Acabado y Calefacción, y activar cualquiera de ellas libera Habitable.
  6. Cuál de dos normas se queda con un muro que comparten. Llega con el valor propio de la norma y solo hay que tocarla cuando dos ranuras se encuentran en el mismo muro.
  7. El resultado de esta norma, en las unidades del proyecto: el total, después cada nivel, y las superficies excluidas descontadas.
  8. Las otras tres ranuras. Se pueden medir cuatro normas a la vez, así que un total bajo una regla queda junto al total bajo otra.
  9. El interruptor Dimensiones escribe las medidas sobre cada superficie del plano.
  10. Recalcular vuelve a medir el nivel en que está, después de un cambio que los totales no han seguido. Redistribuir estancias restablece los ajustes de cada estancia (tipo, adosada, acabada, con calefacción, garaje) a partir de su nombre, con la biblioteca de estancias; una estancia cuyo nombre no reconoce se deja como está. Los dos piden confirmación antes.
  11. El informe en PDF. La dirección y la referencia escritas aquí se imprimen en su portada.

Cada ranura toma todas las estancias que dejan pasar sus filtros. La prioridad no decide qué ranura toma una estancia: decide solo cuál toma el muro entre estancias de dos ranuras.
