Estilo de etiqueta

La etiqueta es lo que una estancia dice de sí misma en el plano: su nombre, su superficie, sus dimensiones. Este diálogo decide qué dice y qué aspecto tiene. Se abre desde los tres puntos junto al nombre en el panel de la estancia.

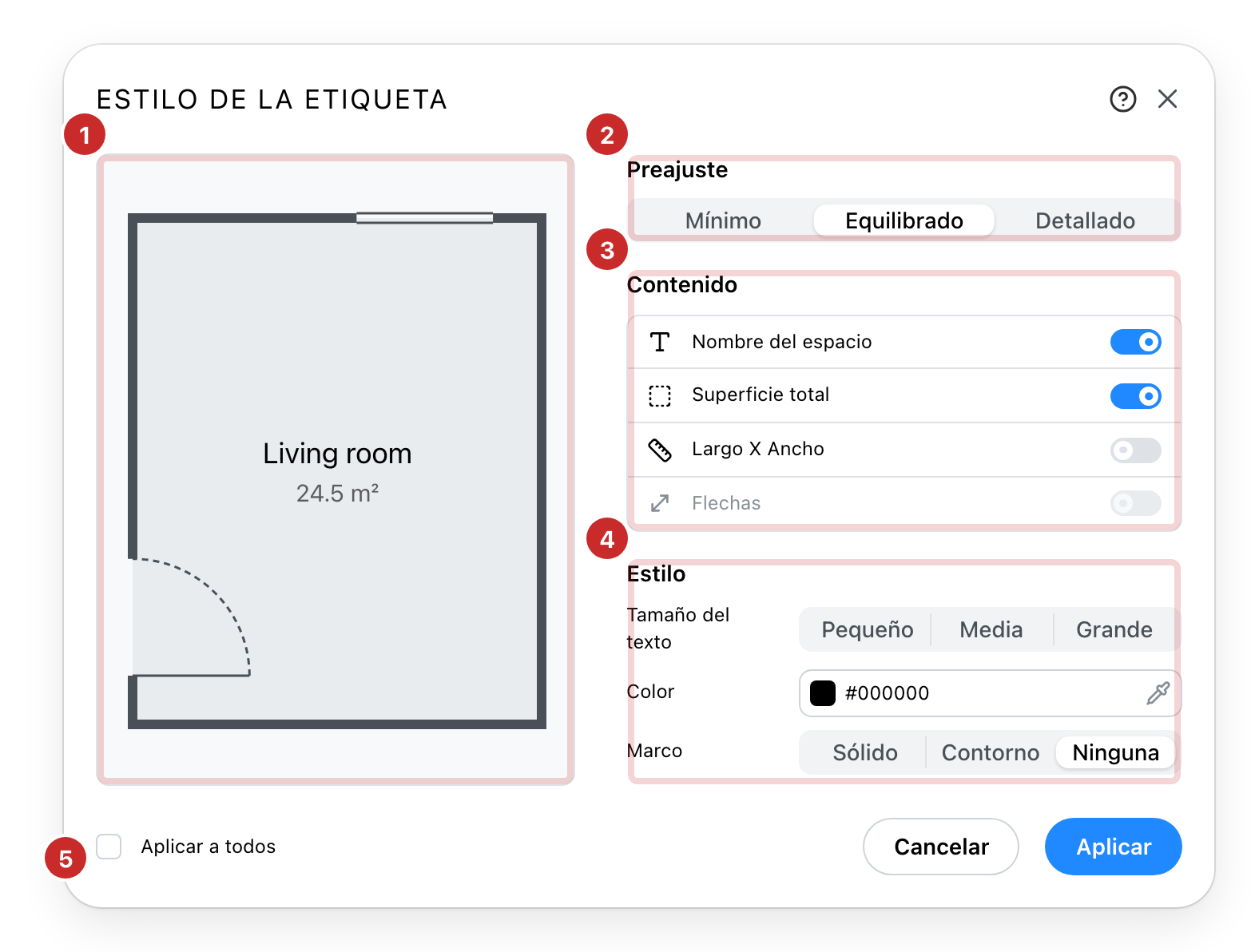

El diálogo de estilo de etiqueta, con sus cinco partes numeradas

  1. La vista previa. La estancia tal como se leerá en el plano, redibujada en cada cambio. Trabaje mirándola a ella y no a los campos.
  2. El preajuste. Mínimo, Equilibrado, Detallado. Empiece por aquí: la mayoría de las veces uno de los tres es lo que quería, y los grupos de abajo son para las demás. Un preajuste fija lo que dice la etiqueta y su recuadro; conserva el tamaño y el color.
  3. El contenido. Lo que dice la etiqueta: el nombre, la superficie total, largo por ancho y flechas. Las flechas marcan el largo y el ancho, así que están en gris hasta que Largo X Ancho está activado.
  4. Estilo. Tamaño del texto, un color para todas las líneas, y el recuadro: sólido, con contorno o ninguno. Un fondo sólido merece la pena sobre un pavimento cargado, donde el texto desnudo se lee mal.
  5. Aplicar a todos. Da la misma etiqueta a todas las estancias del proyecto. Es el ajuste que la gente pasa por alto, y evita configurar treinta estancias una a una.

Nada cambia hasta que haga clic en Aplicar; Cancelar deja la estancia como estaba. Aplicar hace además que esta etiqueta, salvo el recuadro, sea la que toma la siguiente estancia dibujada.
