Colocación precisa
Arrastrar es rápido y nunca es exacto. Cuando algo tiene que quedar a sesenta centímetros del muro, o toda una fila de mesas debe desplazarse un metro, escriba la distancia.
Un objeto

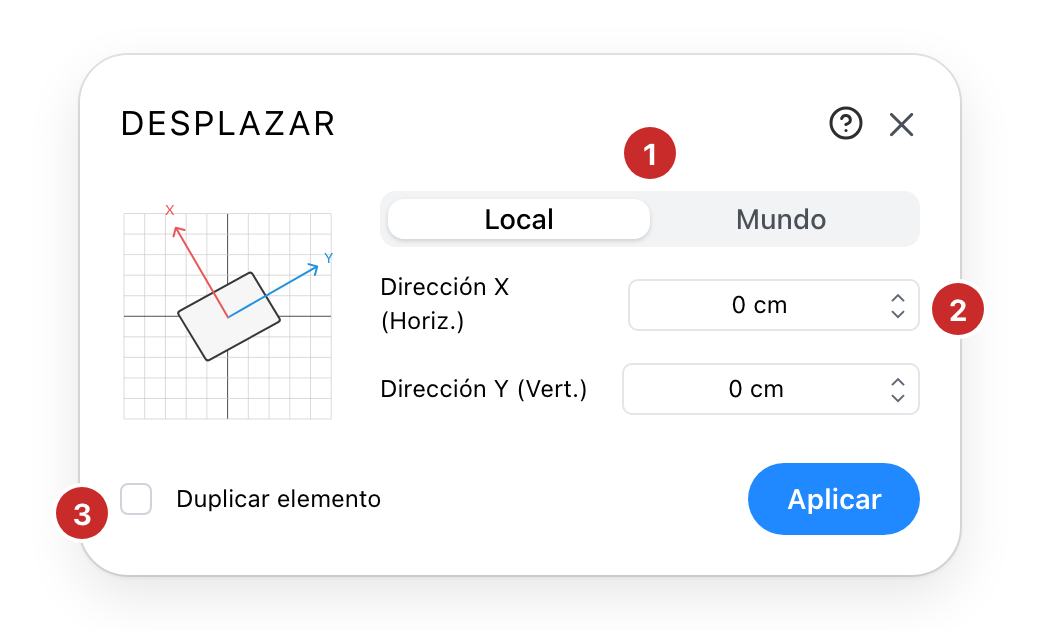

Selecciónelo y pulse Mover con precisión, en la sección Acciones de su panel de propiedades. Se abre el diálogo Desplazar.
- Local o Mundo. Local mide según la orientación propia del objeto, Mundo según la del plano. El esquema al lado se redibuja para mostrar cuál rige, y para todo lo que está a escuadra con el plano ambos coinciden.
- Dirección X y Dirección Y. Cuánto avanzar, en las unidades del proyecto. Un número negativo va en el otro sentido.
- Duplicar elemento. Deja el original donde está y pone una copia en el desplazamiento indicado. Así se construye una fila con separación exacta: duplique, y luego duplique la copia con el mismo valor.
Toda una selección

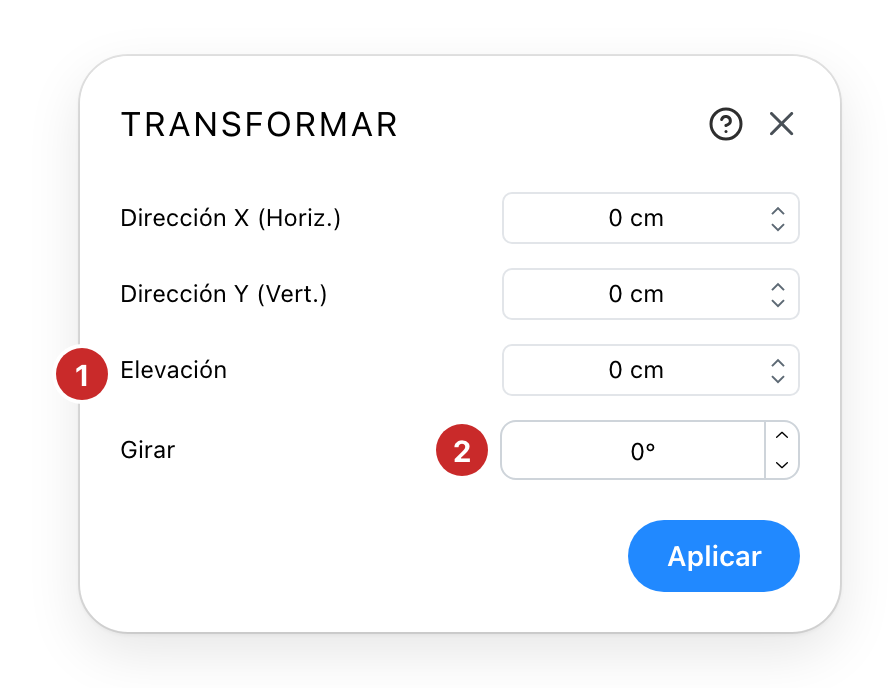

Seleccione varios objetos. La sección Transformar del panel del grupo ya mueve la selección según las distancias escritas en ΔX y ΔY, aplicadas con la flecha que las acompaña, y la gira con su campo Rotación. Mover con precisión, al pie de esa sección, abre el diálogo Transformar: mueve la selección en X e Y como Desplazar, sin los ejes locales y sin la copia, y hace dos cosas más.
- Elevación. Sube o baja la selección. Si parte de lo que ha tomado no puede elevarse, aparece un aviso junto a la palabra y esos elementos se quedan donde están.
- Girar. Grados alrededor del centro de la selección, de modo que todo lo que contiene conserva su disposición relativa. Girar una oficina amueblada quince grados no altera lo que hay dentro.
Ambos diálogos actúan una vez, al pulsar Aplicar. Nada se mueve mientras escribe.
