Murs

Les murs se dessinent avec les Outils de dessin. Cliquez-en un sur le plan et son panneau s'ouvre, sous le nom Mur. Il porte le type et l'épaisseur du mur, sa couleur sur le plan, ses propriétés, les actions qui le divisent ou le mesurent, et les matériaux de ses deux côtés.

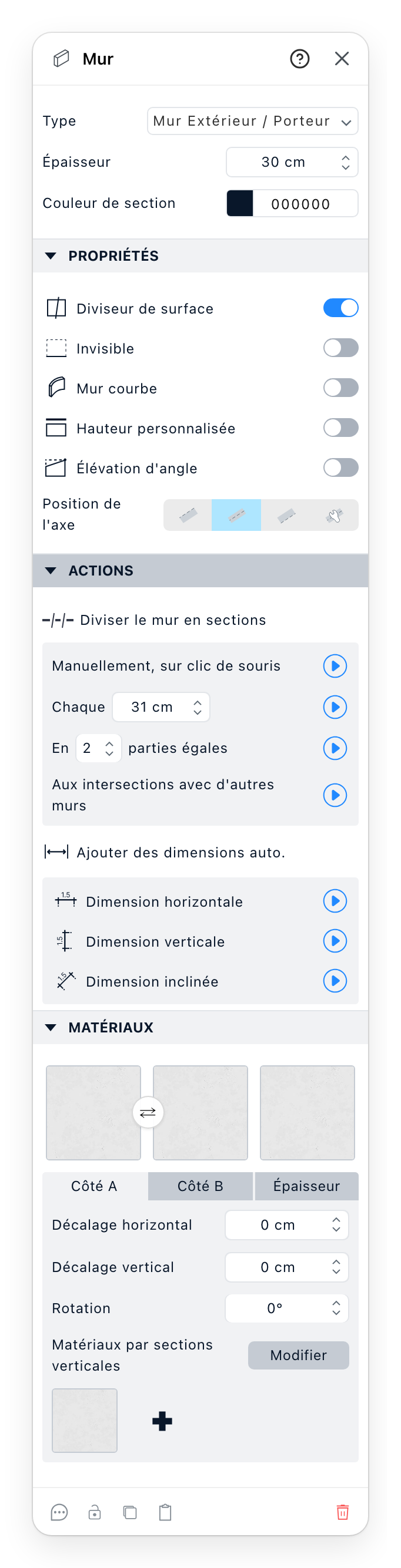

Le panneau Mur

  1. Le type du mur, parmi les types que propose votre site. En choisir un autre change le mur en ce type.
  2. L'épaisseur du mur. Un type qui la fixe ne la laisse pas changer.
  3. Couleur de section : la couleur du mur sur le plan, à part de ses matériaux en 3D.
  4. Propriétés : le comportement du mur, de Diviseur de surface à Position de l'axe. La section s'ouvre repliée.
  5. Actions : diviser le mur en sections, ou ajouter ses dimensions. La section s'ouvre repliée.
  6. Les trois matériaux : Côté A, Côté B et l'Épaisseur. Une vignette ouvre les Matériaux ; la flèche entre les deux premières inverse les côtés.
  7. Côté A, Côté B ou Épaisseur choisit le matériau que règlent les lignes du dessous. Décalage horizontal, Décalage vertical et Rotation déplacent et tournent le motif d'un côté.
  8. Matériaux par sections verticales : plusieurs matériaux côte à côte le long du mur.
  9. Un commentaire, un verrou, une duplication, une copie et une suppression, et le ? de l'en-tête ouvre cette page.

4 Propriétés

Diviseur de surface fait fermer une pièce par le mur. Désactivé, les espaces des deux côtés comptent pour un seul. Invisible dessine le mur en ligne pointillée sur le plan et le retire de la 3D.

Mur courbe courbe le mur. Rugosité règle la finesse du tracé de la courbe, et Courbe la façon dont elle suit ses points : Par point de contrôle, Interpolation lissée ou Interpolation linéaire.

Hauteur personnalisée donne à ce mur sa propre Hauteur au lieu de celle du niveau. Élévation d'angle monte l'Extrémité gauche et l'Extrémité droite séparément, pour un pignon ; Prolonger jusqu'au toit monte le mur jusqu'au toit au-dessus de lui. Un mur courbe n'a pas d'Élévation d'angle.

Position de l'axe règle où le mur se place par rapport au trait que vous avez dessiné : d'un côté, centré dessus, de l'autre côté, ou réglé à la main avec Décaler à gauche et Décaler à droite.

5 Actions

Diviser le mur en sections coupe le mur en murs séparés. Manuellement, sur clic de souris vous fait cliquer où couper, sur le plan seulement. Les autres lignes le coupent Chaque longueur donnée, En un nombre de parties égales, ou Aux intersections avec d'autres murs. Le bouton rond au bout d'une ligne l'exécute.

Ajouter des dimensions auto., sur le plan seulement, trace une Dimension horizontale, une Dimension verticale ou une Dimension inclinée le long du mur.

Un mur courbe n'a ni l'un ni l'autre. Quand votre site permet plusieurs points de courbe, il affiche à la place Courber le mur, avec Ajouter un point et Supprimer un point. Un groupe de murs alignés affiche à la place Regrouper les murs, qui en fait un seul mur.

6 Côtés et épaisseur

Côté A et Côté B sont les deux faces du mur. L'Épaisseur est le matériau de sa coupe, à ses extrémités et autour de ses ouvertures ; tant que vous n'en choisissez pas, elle montre le matériau du Côté A. Les décalages, la rotation et les sections s'appliquent à un côté, pas à l'épaisseur.

8 Matériaux par sections verticales

Le + ouvre les Matériaux et ajoute celui que vous choisissez après le dernier, en partageant le côté entre eux. Chaque vignette peut être dupliquée ou supprimée, et glissée pour changer l'ordre. Modifier, sur le plan seulement, vous fait déplacer les limites entre les sections.
