Pièces

Une pièce ne se dessine pas seule : elle apparaît dès que des murs ferment un espace. Cliquez à l'intérieur sur le plan et son panneau s'ouvre, sous le nom Espace. Il porte ce que le plan affiche dans la pièce, son sol, son plafond et ses murs, son type, sa hauteur et ses moulures.

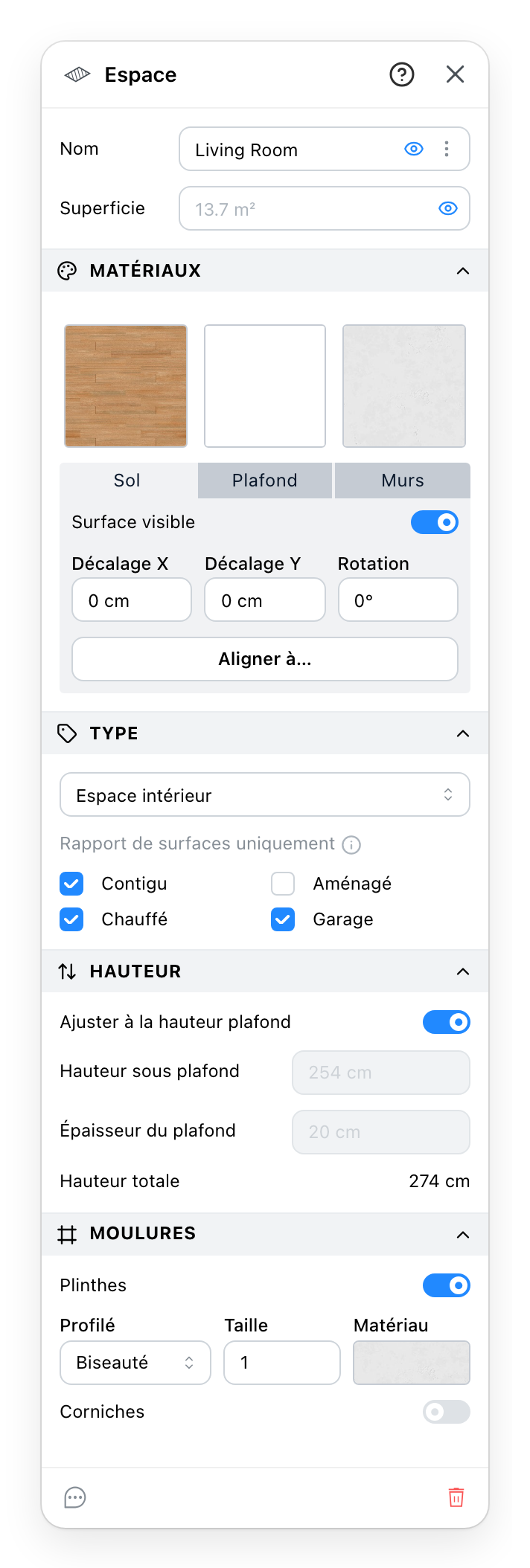

Le panneau Espace

  1. Le nom que le plan affiche. La liste propose les noms de pièce courants ; l'un d'eux règle aussi le type et les quatre cases plus bas. L'œil affiche ou masque le nom, les points ouvrent le Style de l'étiquette.
  2. Le plan affiche la superficie mesurée, grisée dans le champ, sauf si vous tapez autre chose à afficher. L'œil l'affiche ou la masque.
  3. Les trois surfaces de la pièce. Une vignette ouvre les Matériaux ; Sol, Plafond et Murs choisissent la surface que règlent les lignes du dessous.
  4. Espace intérieur, Espace extérieur, Espace vide ou Plein. Les quatre cases ne comptent que dans le Calcul des surfaces.
  5. La hauteur de la pièce : celle du niveau, ou sa propre hauteur sous plafond et son épaisseur de plafond.
  6. Plinthes et Corniches, chacune avec son profilé, sa taille et son matériau.
  7. Un commentaire et une suppression, et le ? de l'en-tête ouvre cette page.

3 Sol, plafond et murs

Pour le sol et le plafond, Surface visible le dessine ou le retire. Décalage X, Décalage Y et Rotation déplacent et tournent le motif de son matériau. Aligner à… le cale sur une autre surface : cliquez-le, puis cliquez un sol ou un plafond du même type et du même matériau ; Échap annule. Un sol ou un plafond masqué grise sa vignette : son bouton l'atteint toujours, pour l'afficher de nouveau.

Pour les murs, la vignette peint les faces des murs autour de la pièce. Toujours appliquer aux murs les repeint à chaque changement de la pièce : ils restent peints quand un mur est coupé ou déplacé. Un matériau posé ensuite sur l'un de ces murs seul est repeint.

4 Type

Un Espace vide est un trou jusqu'au niveau du dessous, et un Plein remplit l'espace, pour un mur épais dessiné en quatre murs fins. Aucun des deux n'a de surfaces ni de moulures : les deux bandes quittent le panneau.

Contigu, Aménagé, Chauffé et Garage ne se cochent que sur un Espace intérieur. Ils ne changent rien sur le plan ni en 3D : le calcul des surfaces les lit.

5 Hauteur

Avec Ajuster à la hauteur plafond activé, la pièce prend la hauteur de son niveau, et les deux champs l'affichent, grisés. Désactivé, Hauteur sous plafond est l'espace sous le plafond et Épaisseur du plafond la dalle au-dessus ; Hauteur totale les additionne. Une dalle plus épaisse garde la hauteur sous plafond et monte le total. Les murs autour de la pièce montent avec elle.
