Fenêtres

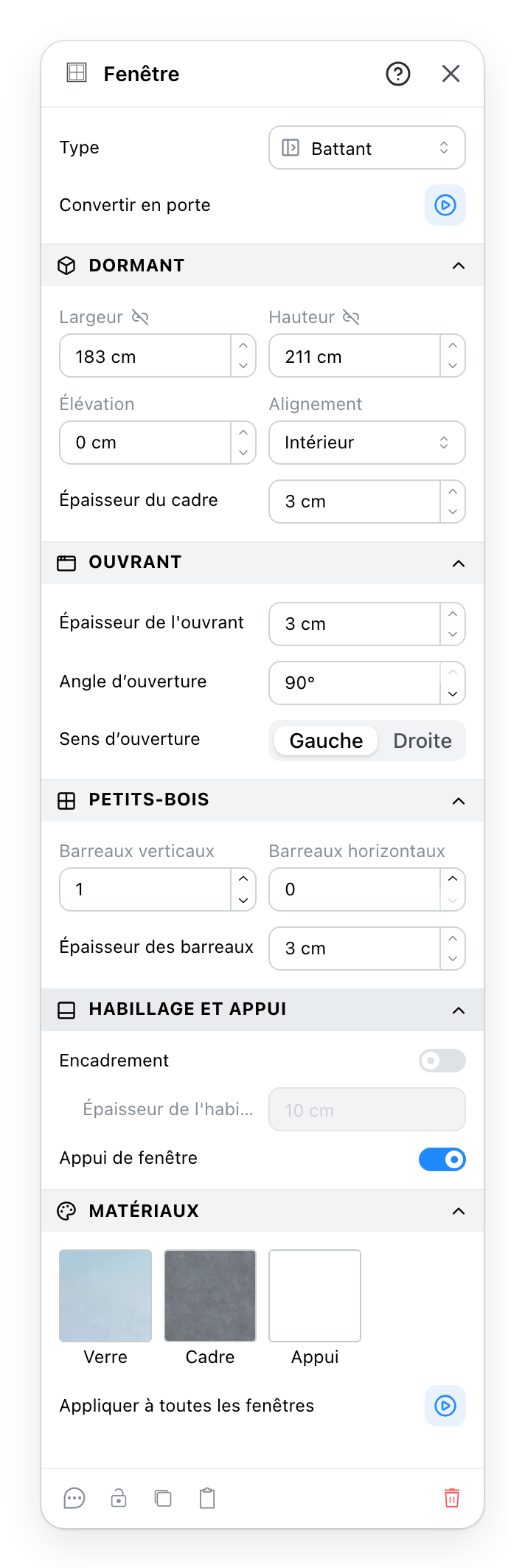

Une fenêtre vient du catalogue : ouvrez sa catégorie Fenêtres et déposez une fenêtre sur un mur. La fenêtre se règle ensuite ici. Le panneau s'ouvre quand la fenêtre est sélectionnée, rubrique par rubrique : quel type, quelle taille, comment elle s'ouvre, comment le vitrage est divisé, ce qui l'habille, en quoi elle est faite.
- Le type de fenêtre : fixe, battant, double battant, auvent, coulissante horizontale ou coulissante verticale. Convertir en porte demande d'abord confirmation, puis garde l'ouverture et lui donne les réglages d'une porte ; les réglages propres à la fenêtre sont perdus.
- L'ouverture dans le mur : largeur et hauteur, l'élévation de l'appui au-dessus du sol, la face du mur avec laquelle le cadre affleure, et la largeur visible du cadre. Le verrou bloque la taille, l'élévation et l'alignement.
- L'ouvrant, le cadre de la partie qui bouge : sa largeur autour du vitrage, de combien il est ouvert, et sur une fenêtre battante ou coulissante horizontale, de quel côté il s'ouvre.
- Combien de barreaux divisent le vitrage dans chaque sens, et leur épaisseur. Zéro et zéro, c'est un seul carreau.
- L'habillage autour de la fenêtre côté pièce, avec sa largeur, et l'appui en dessous. Chacun est un interrupteur : une fenêtre peut avoir l'un, les deux ou aucun.
- Un matériau par pièce active : vitrage, cadre, et l'habillage et l'appui quand ils sont allumés. Appliquer à toutes les fenêtres reporte les quatre matériaux sur chaque fenêtre de ce niveau.
- Tout panneau de propriétés se termine par un commentaire, un verrou, une duplication, une copie et une suppression, et le ? de son en-tête ouvre cette page.
3 Ce que le type change
La rubrique Ouvrant suit le type. Une fenêtre battante, double battant ou auvent a un angle d'ouverture ; une coulissante a un taux d'ouverture, un pourcentage de ce qui est tiré. Une fenêtre fixe n'a ni l'un ni l'autre : elle ne s'ouvre pas, et la rubrique ne garde que la largeur de l'ouvrant.
5 Habillage et appui sont facultatifs
Les deux sont éteints sur une fenêtre neuve venue de certains catalogues, allumés pour d'autres. L'habillage est la bande plate autour de la fenêtre côté pièce ; l'appui est la tablette en dessous. Chacun n'a sa tuile de matériau dans la dernière rubrique que tant qu'il est allumé.
Voir aussi
- Portes partagent le cadre, l'alignement et l'action de conversion.
- Outils de dessin : c'est là que le mur se trace d'abord.
- Matériaux : le catalogue sur lequel s'ouvrent les tuiles.
