Ajtók

Az ajtó a katalógusból jön: nyissa meg az Ajtók kategóriát, és ejtsen egy ajtót egy falra. Az ellenőrzőlistában az Ajtók és ablakok hozzáadása sornak van egy gombja, Az ajtókatalógus megnyitása, amely odavisz. Az ajtót aztán itt állítjuk be. A panel az ajtó kijelölésekor nyílik meg, és minden szakasza egy kérdésre felel: milyen típus, mekkora, hogyan nyílik, hogyan üvegezett, miből készült.

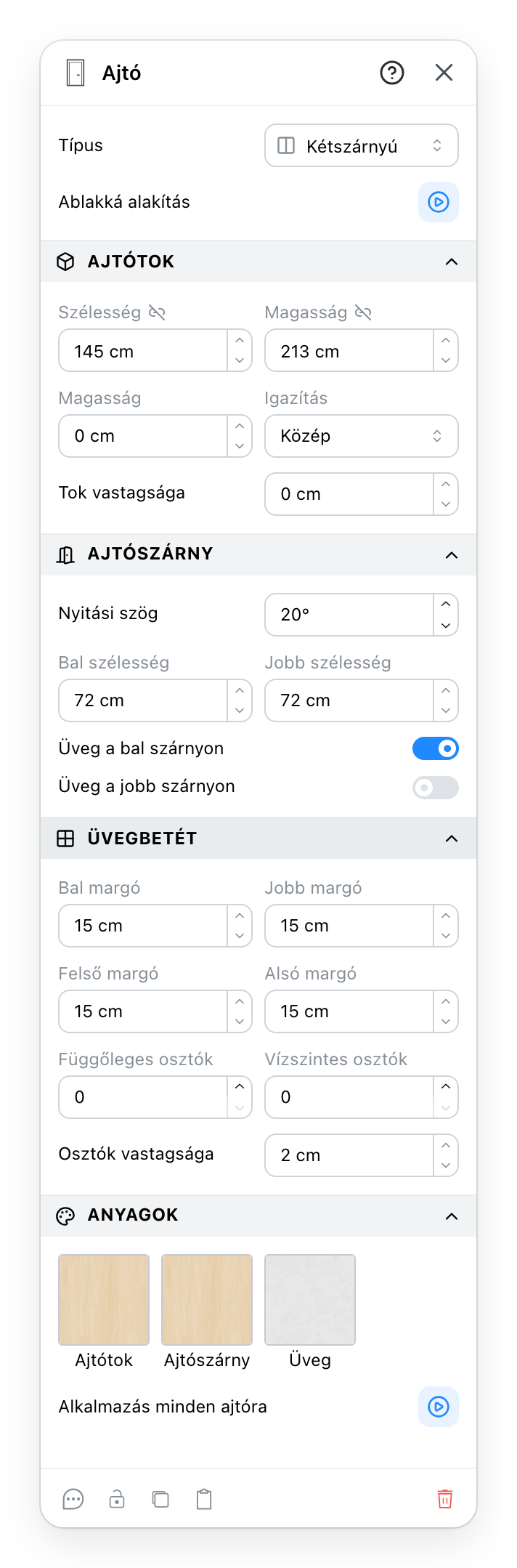

Az Ajtó panel

  1. Milyen típusú az ajtó: nyíló, kétszárnyú, falba tolódó vagy tolóajtó; a Garázs egy második listát nyit szekcionált, redőny- és billenő kapuval. Az Átalakítás ablakká először rákérdez, majd megtartja a nyílást és a tokot, és egy ablak beállításait adja nekik; az ajtó saját beállításai elvesznek.
  2. A nyílás a falban: szélesség és magasság, a küszöb magassága a padló felett, és nyíló és garázsajtónál a fal melyik síkjával van egy síkban a tok. A tok vastagsága a tok látható szélessége a szárny körül; a falba tolódó és a tolóajtónak nincs. A zár rögzíti a méretet, a magasságot és az igazítást.
  3. Maga a szárny: mennyire áll nyitva, nyíló, falba tolódó és tolóajtónál melyik oldalról nyílik, kétszárnyú ajtónál pedig az egyes felek szélessége. Az 50 cm-nél keskenyebb szárny nem kap kilincset. Egy kapcsoló üveget tesz a szárnyba; a kétszárnyú ajtónál szárnyanként egy van.
  4. Az üveg, a szárny széleitől mért margókként, így minden szárny maga számítja ki a saját tábláját. Az osztók felosztják; a darabszám a legnagyobb táblára vonatkozik, a többi nagyjából azonos méretű mezőkkel követi.
  5. Részenként egy anyag: a tok, a szárny és az üveg, ha van. Az Alkalmazás minden ajtóra ennek a szintnek minden ajtójára átviszi ezt a hármat.
  6. Minden tulajdonságpanel megjegyzéssel, zárolással, többszörözéssel, másolással és törléssel zárul, a fejlécében lévő ? pedig ezt az oldalt nyitja meg.

1 Mely szakaszok jelennek meg

A panel csak azt mutatja, amit a típus használni tud. A tolóajtónak nincs nyitási szöge, hanem nyitási aránya, százalékban, hogy mennyire van elhúzva. A garázskapunak is aránya van, a szekcionált pedig panelenként kapja az üvegét. A redőnykapu az egyetlen típus üveg nélkül.

2 A magasság lehet negatív

Az ajtó rendszerint a padlón áll, így a magassága nulla. Negatív érték a nyílást az alatta lévő szintbe süllyeszti; így vágunk nyílást egy födémbe.

4 Üveg margók szerint, nem méret szerint

Az üveg nem méretet kap. Négy távolságot kap a szárny széleitől, és minden szárny ezeken belül tartja a tábláját. Ezért mutat egy kétszárnyú ajtó két különböző szélességű szárnnyal két különböző szélességű táblát ugyanazokkal a beállításokkal, és ezért maradhat egy keskeny szárny osztó nélkül ott, ahol a szélesnek kettő van.

Lásd még

  • Rajzeszközök: itt rajzoljuk meg a falat, mielőtt ajtó kerül bele.
  • Anyagok: a katalógus, amelyet a három anyagcsempe megnyit.
  • Megjegyzések egy ehhez az ajtóhoz fűzött jegyzethez.
