Jegyzetek

A jegyzet egy színes folt a terven, benne egy szöveggel: megjegyzés az ügyfélnek, utasítás a szerelőnek, emlékeztető magának. Rajzoljon egyet a Jegyzet eszközzel: az eszköztár Rajzeszközök gombjának nyila megnyitja a menüt, ahol a Jegyzet a Jelölő eszközök között van; utána húzzon egy téglalapot a terven. A sín Rajzeszközök füle is felsorolja. A jegyzet a terven mozgatható és átméretezhető. 3D-ben jelölőként látszik, amelynek buborékja viszi a szöveget.

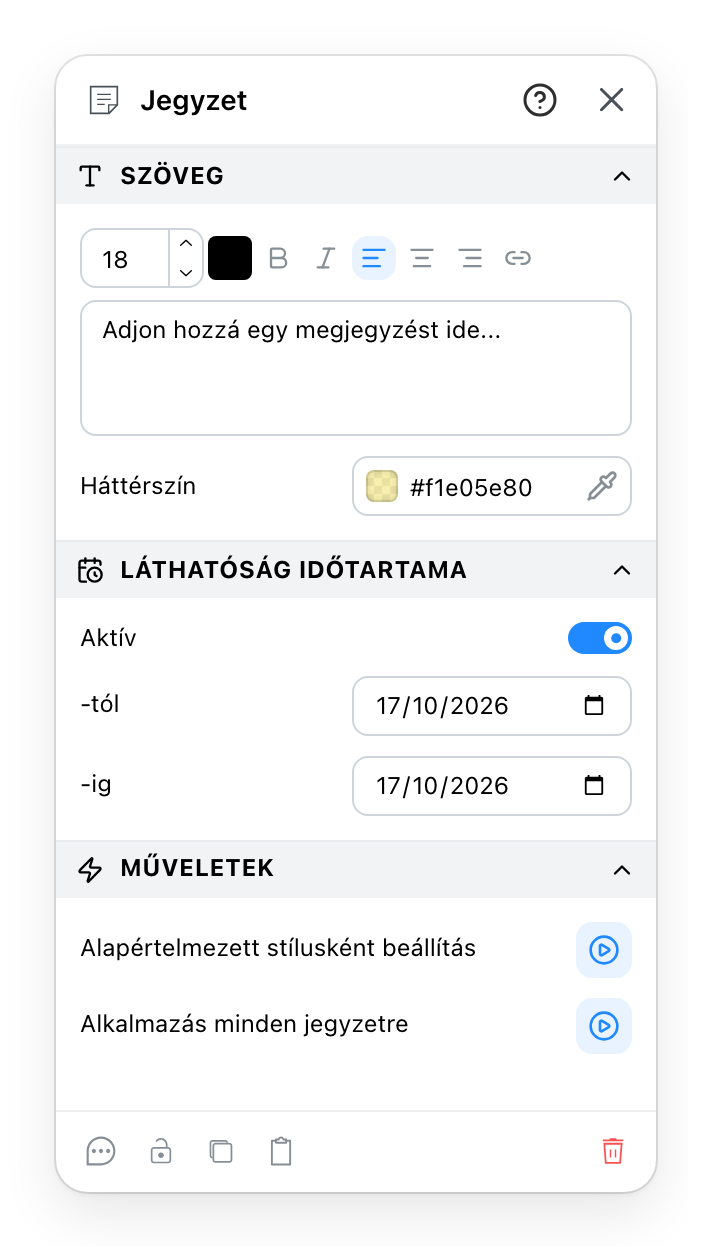

A Jegyzet panel

  1. Hogyan rajzolódik a szöveg: mérete, színe, vastagsága, dőlése és igazítása. Az utolsó gomb hivatkozást ad hozzá.
  2. Amit a jegyzet mond, annyi soron, amennyi kell.
  3. A folt a szöveg mögött. Részben átlátszóvá tehető, hogy a terv látsszon alatta.
  4. Bekapcsolt kapcsolóval a jegyzet csak e két dátum között látszik, mindkét napot beleértve: olyan megjegyzéshez, amely a munkák idejéig érvényes. Rajtuk kívül 3D-ben rejtett. A terv továbbra is mutatja.
  5. A következő jegyzet, amelyet rajzol, ezzel a szövegstílussal és ezzel a háttérrel indul.
  6. Ezt a stílust adja a projekt minden jegyzetének, minden szinten és minden verzióban. Visszavonható.
  7. Megjegyzés, zár, többszörözés, másolás és törlés. A megjegyzés a jegyzetről szóló észrevétel a csapatának, és nincs a tervre nyomtatva. A fejlécben lévő ? ezt az oldalt nyitja meg.

Lásd még

  • Rajzeszközök az, ahol a Jelölő eszközök vannak.
  • Megjegyzések a bármely objektumhoz fűzött észrevételek, a jegyzeteket is beleértve.
  • Szintek és Verziók az, amit „a projekt minden jegyzete" átfog.
