Személyek közötti távolság
A személytávolság szabad tér térfogatát helyezi egy pozíció köré: egy hengert sugárral és magassággal. Tegyen egyet minden munkahelyre, és a terv megmondja, hol áll két ember túl közel ahhoz, hogy rendesen dolgozzon.
Helyezzen el egyet a Személyek közötti távolság eszközzel, a Rajzeszközök Jelölő eszközök csoportjában: kattintson a terven oda, ahol a pozíció áll. A panelje címe Pozíció.

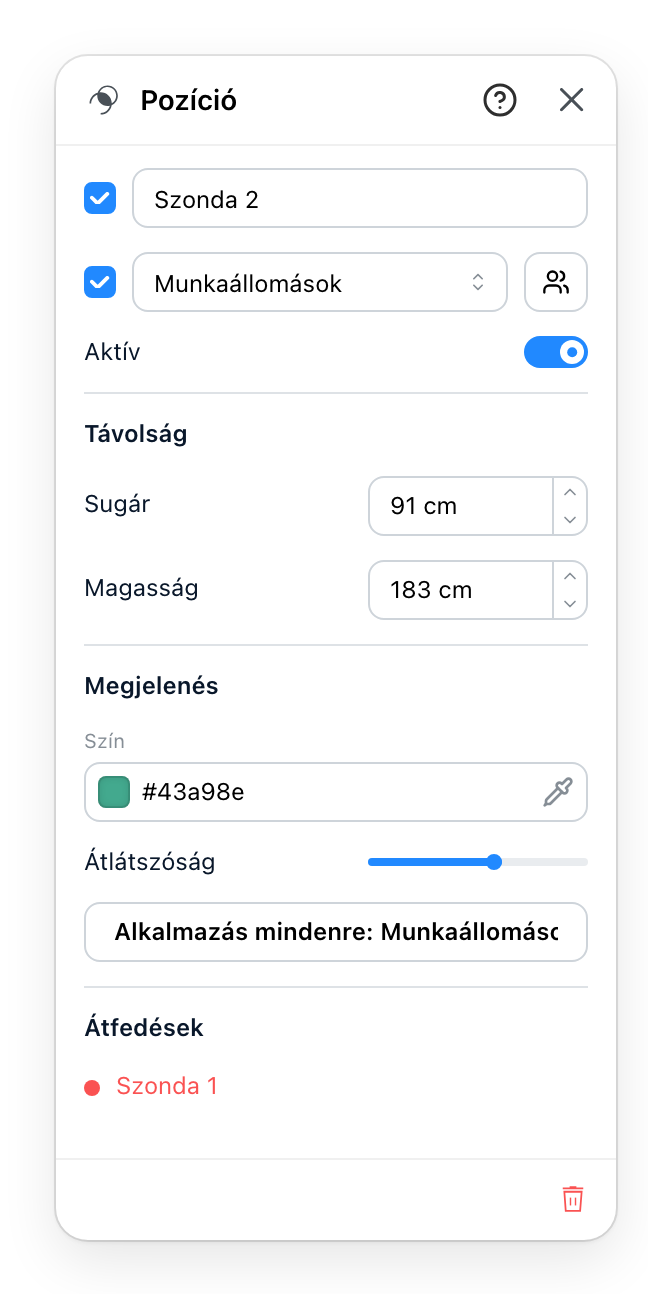

Egy pozíció
- Az a csoport, amelyhez ez a térfogat tartozik. A térfogatok csak az azonos csoportbeliekkel hasonlítódnak össze, tehát a csoport dönti el, mi számít egyáltalán ütközésnek.
- Kiveszi a térfogatot az összehasonlításból anélkül, hogy törölné; így lehet egy feltevést kipróbálni és visszavonni.
- Mennyi helyet igényel a pozíció maga körül, és milyen magas ez a hely. Két térfogat akkor ütközik, amikor ezek átfedik egymást.
- Az Alkalmazás mindenre:, majd a csoport neve, akkor jelenik meg, ha a pozíciónak van csoportja. A csoport minden térfogatának megadja ennek az egynek a sugarát és megjelenését; a magasságukat békén hagyja. Ez a beállítás spórolja meg, hogy negyvenet állítson be kézzel.
- Mit fed át éppen ez a térfogat, néven nevezve. Mindegyik hivatkozás: kattintson rá, és kijelöli azt a pozíciót. A közlekedési út, amelyet keresztez, szintén fel van sorolva, hivatkozás nélkül.
A csoport fölött a pozíció neve áll. A név előtti négyzet és a csoport előtti négyzet egyaránt a terven kiírja a nevet a térfogat mellé.
A csoport dönti el, mi az ütközés
Ezen szoktak elcsúszni. Két térfogat, amely a terven átfedi egymást, nem ütközés, ha nincsenek ugyanabban a csoportban.
Ez szándékos, és ettől használható az eszköz: egy műhely és a fölötte lévő iroda a terven egymáson lehet, és soha nem osztozik egy emberen sem. Tegye őket külön csoportba, és a terv abbahagyja egy nem létező probléma jelzését. A csoport nélküli pozíciók egymással vannak összehasonlítva, mintha a csoport nélküliség maga is egy csoport volna.

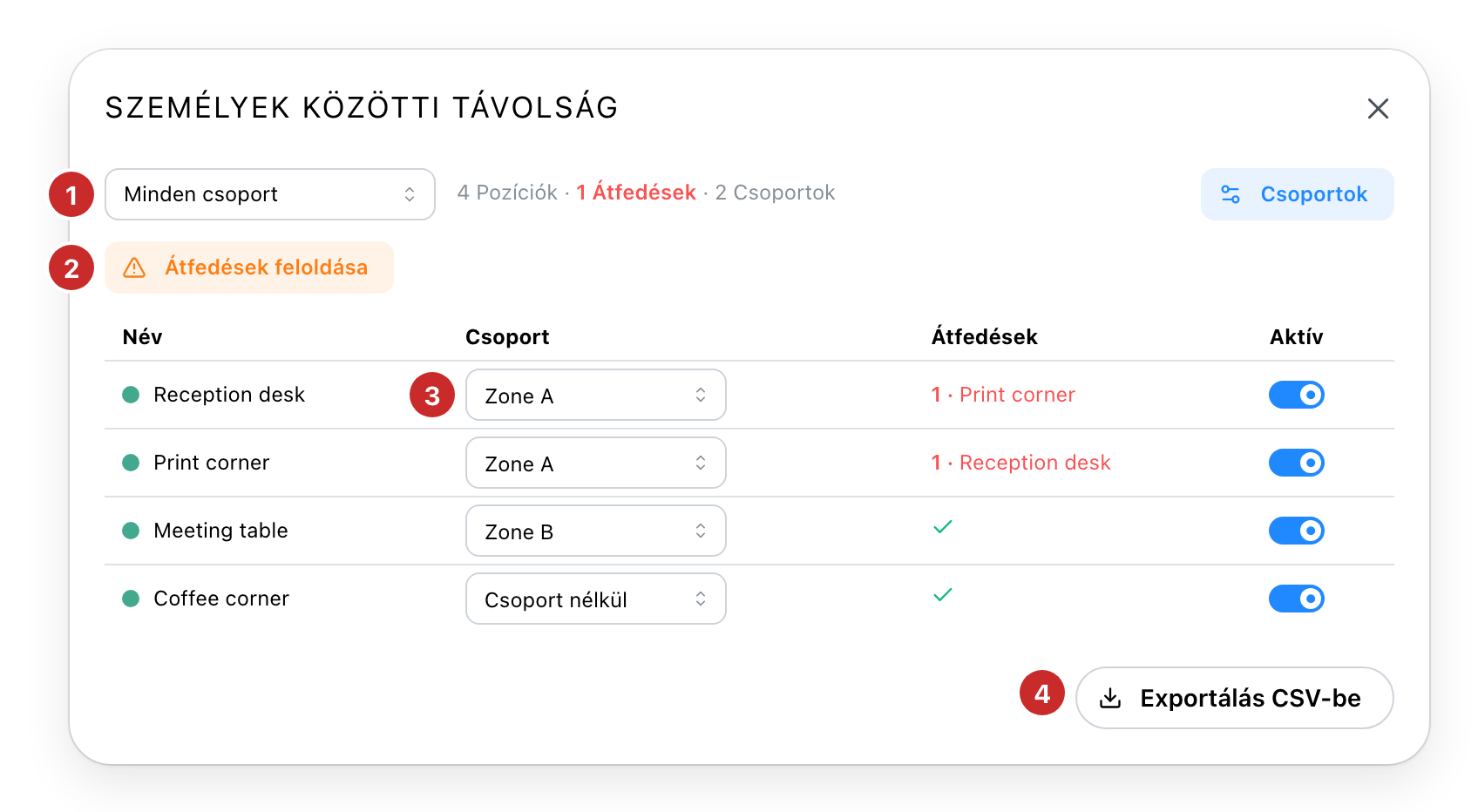

Minden pozíció egyszerre
- A szűrő. Egy csoportra szűkíti a táblázatot. Több csoportos projektnél ez a különbség egy olvasható és egy olvashatatlan lista között.
- Átfedések feloldása. Kiszámítja a pozícióknak azt a legkisebb halmazát, amelyek eltávolítása minden átfedést megszüntetne, és kiemeli őket. Javasol; Ön dönt, kikapcsolja-e őket, a Javasolt pozíciók kikapcsolása paranccsal vagy egyenként az Aktív oszlopban.
- A Csoport oszlop. Itt sorolja át a pozíciót, ne a paneljét nyissa meg. Ez a leggyorsabb mód rendbe tenni egy projektet, amelyet még azelőtt rajzoltak, hogy bárki csoportokra gondolt volna.
- Exportálás CSV-be. Név, csoport, aktív-e, sugár, magasság és ütközések, pozíciónként egy sor.
A szűrő melletti sor számolja a pozíciókat, az átfedéseket és a csoportokat. Ez az egyetlen, amit minden változtatás után újra érdemes elolvasni.
A feloldást érdemes megérteni, mielőtt megbízna benne. Arra válaszol, hogy „legkevesebb hányat vehetnék ki", nem arra, hogy „melyik a hibás", és a talált válasz jó, de nem bizonyítottan a legjobb. Beszélgetés kiindulópontjaként olvassa, ne ítéletként.
A jobb felső Csoportok gomb az a hely, ahol maguk a csoportok létrejönnek és átnevezhetők. A pozíció paneljén a csoport melletti gomb ezt az áttekintést nyitja meg.
Lásd még
- Zónák az, amit a csoportok általában követnek, tevékenységenként egy csoport.
- Pontos elhelyezés begépelt távolsággal mozgat egy pozíciót, nem szemre, ami gyakran épp az, amire egy átfedés feloldásához szükség van.
