Piani di sfondo

Quando esiste già un disegno dello spazio, il PDF di un architetto, una scansione, la foto di una planimetria, importatelo e disegnate sopra. Datele prima la sua scala reale: così ogni parete tracciata sopra avrà la lunghezza corretta. Space Designer può anche leggere per voi le pareti, le porte e le finestre dal disegno.

Le planimetrie si importano e restano nella scheda Piani di sfondo della colonna, sulla pianta e nella vista d'insieme.

Importare una planimetria

Importa un file, oppure trascinate il file sulla scheda: un PDF, un PNG o un JPEG. La planimetria arriva semitrasparente sopra il progetto, e la finestra che ne imposta la scala si apre subito: vedi Calibrare e rilevare.

La scheda Piani di sfondo

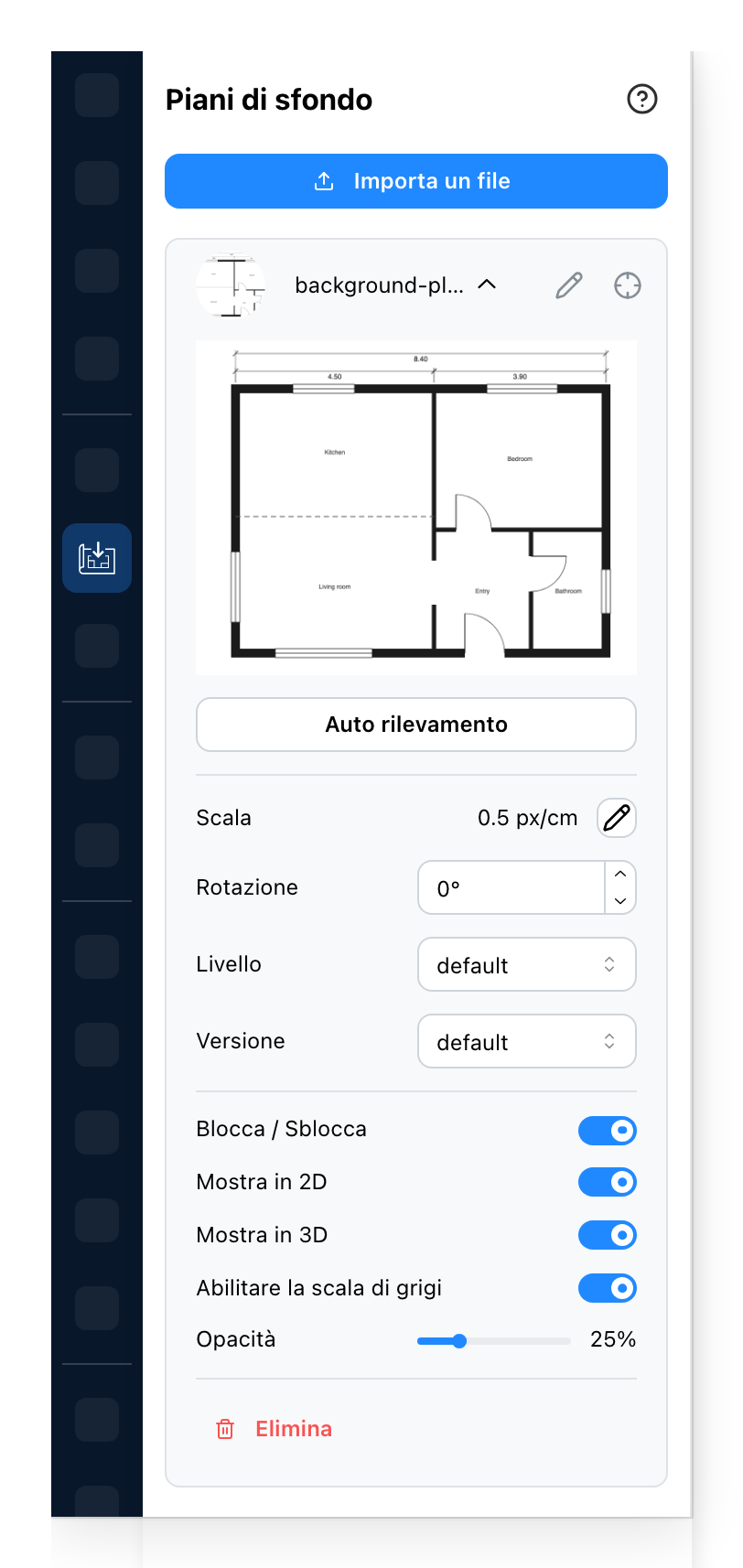

La scheda Piani di sfondo

  1. Aggiunge un'altra planimetria. Tutte le planimetrie del progetto sono elencate sotto.
  2. Una riga per planimetria. Fate clic per aprirne le impostazioni; la matita la rinomina, il mirino la individua sulla pianta.
  3. Legge le pareti, le porte e le finestre di questa planimetria e le aggiunge al progetto.
  4. Quanti pixel dell'immagine formano un'unità di lunghezza. La matita imposta di nuovo la scala.
  5. Ruota la planimetria, in gradi, per allinearla a ciò che disegnate.
  6. Il livello su cui è disegnata la planimetria.
  7. La versione a cui appartiene. Mostrata su un progetto con più versioni.
  8. Impedisce che un clic selezioni la planimetria, per disegnarci sopra senza spostarla.
  9. Mostra la planimetria, oppure la nasconde da tutte le viste.
  10. Mostra la planimetria anche nelle viste 3D, appoggiata piatta. Solo finché è mostrata.
  11. Disegna la planimetria in grigio, così ciò che disegnate risalta su di essa.
  12. Quanto traspare la planimetria.
  13. Rimuove la planimetria dal progetto. Ciò che avete disegnato sopra resta.

Auto rilevamento e la matita accanto a Scala aprono entrambi Calibrare e rilevare.
