Stanze

Una stanza non si disegna da sola: compare non appena dei muri chiudono uno spazio. Cliccate al suo interno sulla pianta e si apre il suo pannello, con il nome Spazio. Raccoglie ciò che la pianta mostra nella stanza, il suo pavimento, il suo soffitto e i suoi muri, il suo tipo, la sua altezza e le sue modanature.

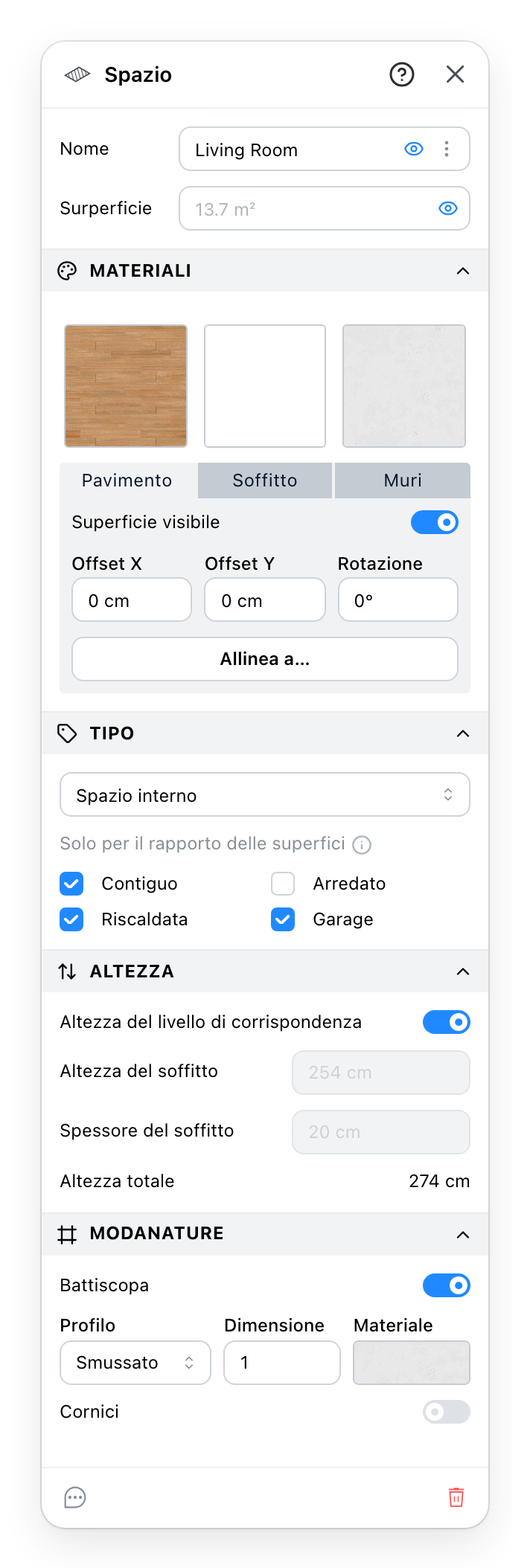

Il pannello Spazio

  1. Il nome che la pianta mostra. L'elenco propone i nomi di stanza più comuni; uno di questi imposta anche il tipo e le quattro caselle più sotto. L'occhio mostra o nasconde il nome, i puntini aprono lo Stile etichetta.
  2. La pianta mostra la superficie misurata, in grigio nel campo, a meno che non scriviate altro da mostrare. L'occhio la mostra o la nasconde.
  3. Le tre superfici della stanza. Un campione apre i Materiali; Pavimento, Soffitto e Muri scelgono la superficie che le righe sotto impostano.
  4. Spazio interno, Spazio esterno, Spazio vuoto o Continuo. Le quattro caselle contano solo nel Calcolo delle superfici.
  5. L'altezza della stanza: quella del livello, oppure la sua altezza del soffitto e lo spessore del soffitto.
  6. Battiscopa e Cornici, ciascuno con il suo profilo, la sua dimensione e il suo materiale.
  7. Un commento e un elimina, e il ? nell'intestazione apre questa pagina.

3 Pavimento, soffitto e muri

Per il pavimento e il soffitto, Superficie visibile lo disegna o lo toglie. Offset X, Offset Y e Rotazione spostano e ruotano il motivo del suo materiale. Allinea a… lo allinea a un'altra superficie: cliccatelo, poi cliccate un pavimento o un soffitto dello stesso tipo e dello stesso materiale; Esc annulla. Un pavimento o un soffitto nascosto rende grigio il suo campione: il suo pulsante lo raggiunge comunque, per mostrarlo di nuovo.

Per i muri, il campione dipinge le facce dei muri intorno alla stanza. Applica sempre ai muri le ridipinge a ogni modifica della stanza, così restano dipinte quando un muro viene diviso o spostato. Un materiale messo poi su uno solo di quei muri viene ridipinto.

4 Tipo

Uno Spazio vuoto è un foro fino al livello sottostante, e un Continuo riempie lo spazio, per un muro spesso disegnato come quattro muri sottili. Nessuno dei due ha superfici né modanature, quindi entrambe le fasce lasciano il pannello.

Contiguo, Arredato, Riscaldata e Garage si spuntano solo su uno Spazio interno. Non cambiano nulla sulla pianta né in 3D: li legge il calcolo delle superfici.

5 Altezza

Con Altezza del livello di corrispondenza attivo, la stanza prende l'altezza del suo livello, e i due campi la mostrano, in grigio. Disattivato, Altezza del soffitto è lo spazio sotto il soffitto e Spessore del soffitto la soletta sopra; Altezza totale li somma. Una soletta più spessa mantiene l'altezza del soffitto e alza il totale. I muri intorno alla stanza salgono con essa.
