Muri

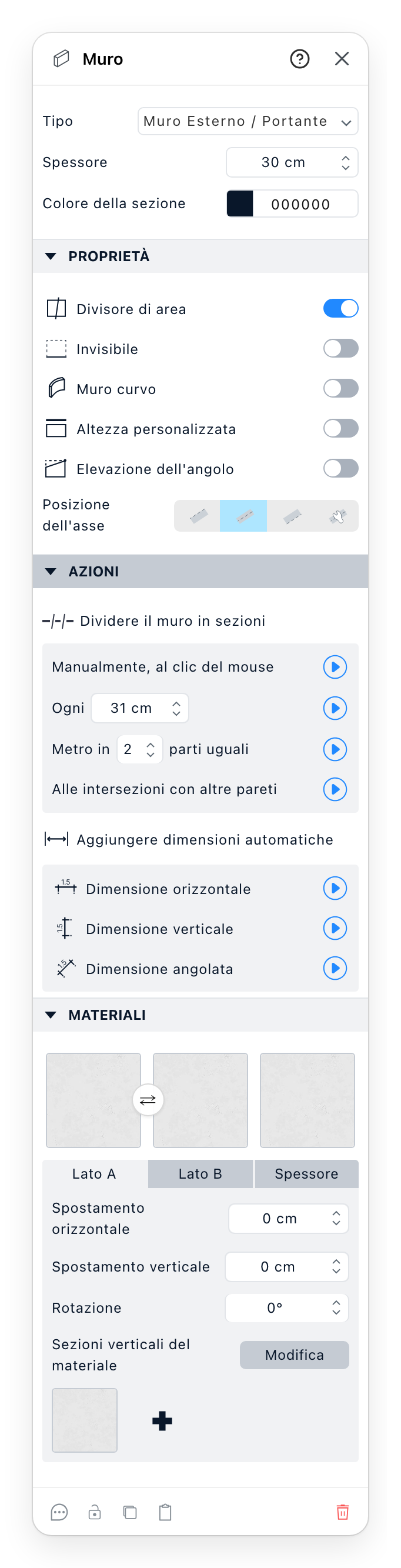

I muri si disegnano con gli Strumenti di disegno. Fate clic su uno nella pianta e il suo pannello si apre, con il nome Muro. Contiene il tipo e lo spessore del muro, il suo colore nella pianta, le sue proprietà, le azioni che lo dividono o lo misurano, e i materiali dei suoi due lati.
- Il tipo di muro, tra i tipi che offre il vostro sito. Sceglierne un altro cambia il muro in quel tipo.
- Lo spessore del muro. Un tipo che lo fissa non lo lascia cambiare.
- Colore della sezione: il colore del muro nella pianta, a parte i suoi materiali in 3D.
- Proprietà: come si comporta il muro, da Divisore di area a Posizione dell'asse. La sezione si apre chiusa.
- Azioni: dividere il muro in sezioni, o aggiungere le sue dimensioni. La sezione si apre chiusa.
- I tre materiali: Lato A, Lato B e lo Spessore. Un campione apre i Materiali; la freccia tra i primi due inverte i lati.
- Lato A, Lato B o Spessore sceglie il materiale che regolano le righe sotto. Spostamento orizzontale, Spostamento verticale e Rotazione spostano e ruotano il motivo di un lato.
- Sezioni verticali del materiale: più materiali affiancati lungo il muro.
- Un commento, un blocco, un duplicato, una copia e un'eliminazione, e il
?dell'intestazione apre questa pagina.
4 Proprietà
Divisore di area fa chiudere al muro una stanza. Disattivato, gli spazi dei due lati contano come uno. Invisibile disegna il muro come una linea tratteggiata nella pianta e lo lascia fuori dal 3D.
Muro curvo curva il muro. Rugosità regola quanto grossolanamente è disegnata la curva, e Curva come segue i suoi punti: Per punto di controllo, Interpolazione liscia o Interpolazione lineare.
Altezza personalizzata dà a questo muro la sua Altezza invece di quella del livello. Elevazione dell'angolo alza separatamente l'Estremità sinistra e l'Estremità destra, per un timpano; Estendere fino al tetto alza il muro fino al tetto sopra di lui. Un muro curvo non ha Elevazione dell'angolo.
Posizione dell'asse regola dove sta il muro rispetto alla linea che avete disegnato: da un lato, centrato su di essa, dall'altro lato, o a mano con Sposta a sinistra e Sposta a destra.
5 Azioni
Dividere il muro in sezioni taglia il muro in muri separati. Manualmente, al clic del mouse vi fa cliccare dove tagliare, solo nella pianta. Le altre righe lo tagliano Ogni lunghezza data, In un numero di parti uguali, o Alle intersezioni con altre pareti. Il pulsante rotondo in fondo a una riga la esegue.
Aggiungere dimensioni automatiche, solo nella pianta, traccia una Dimensione orizzontale, una Dimensione verticale o una Dimensione angolata lungo il muro.
Un muro curvo non ha né l'una né l'altra. Quando il vostro sito permette più punti di curva, mostra invece Curva il muro, con Aggiungi punto di controllo e Rimuovi punto di controllo. Un gruppo di muri allineati mostra invece Pareti di giunzione, che ne fa un solo muro.
6 Lati e spessore
Lato A e Lato B sono le due facce del muro. Lo Spessore è il materiale del suo taglio, alle sue estremità e intorno alle sue aperture; finché non ne scegliete uno, mostra il materiale del Lato A. Gli spostamenti, la rotazione e le sezioni valgono per un lato, non per lo spessore.
8 Sezioni verticali del materiale
Il + apre i Materiali e aggiunge quello che scegliete dopo l'ultimo, dividendo il lato tra
loro. Ogni campione si può duplicare o eliminare, e trascinare per cambiare l'ordine. Modifica,
solo nella pianta, vi fa spostare i limiti tra le sezioni.
Vedi anche
- Strumenti di disegno disegna i muri e cambia il tipo di muro che disegna una riga.
- Stanze sono gli spazi che i muri chiudono.
- Materiali è il catalogo che aprono i campioni.
- Coperture per il tetto fino al quale si può estendere un muro.
