Zone
Una zona è una superficie della pianta a cui è dato uno scopo: montaggio, stoccaggio, accoglienza, uno spazio da tenere libero. Si disegna come un contorno, conosce la propria superficie e può essere collegata alle altre zone da cui dovrebbe stare vicina, o lontana.
Disegnarne una

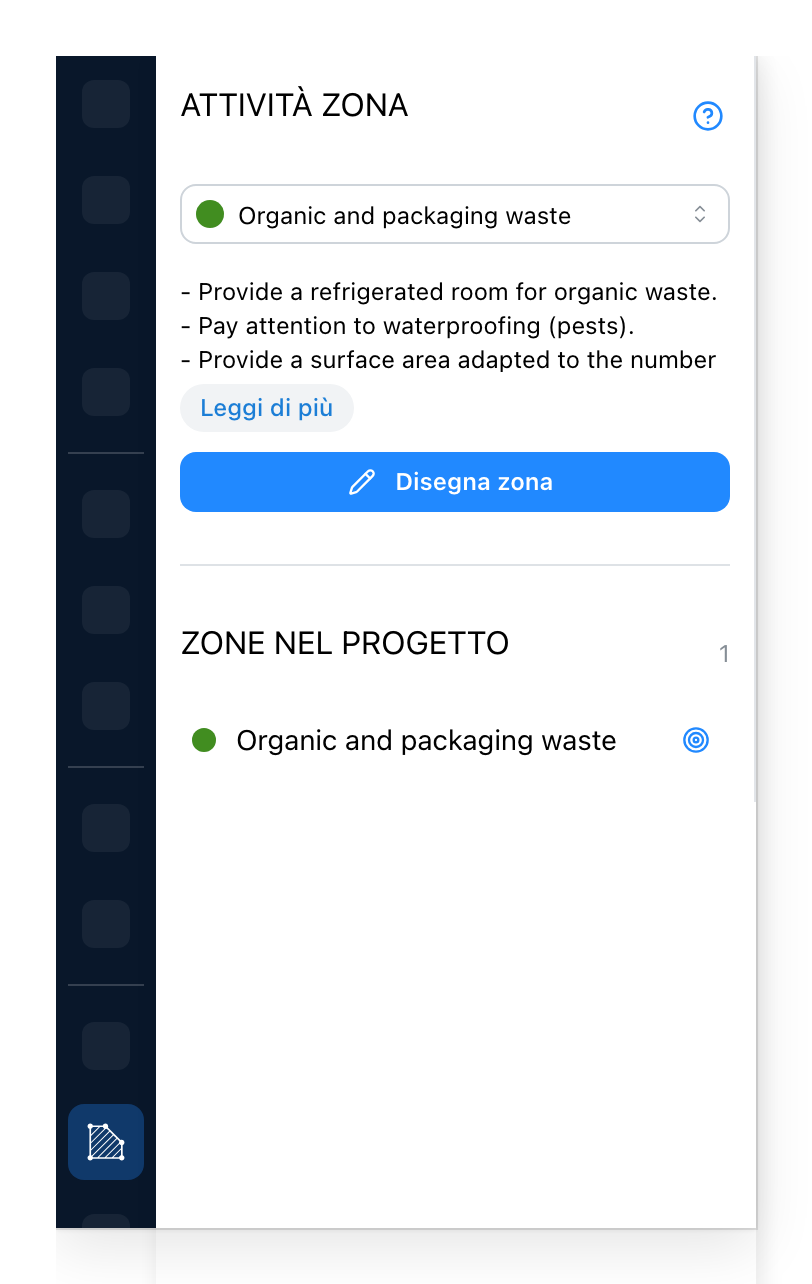

Apri la scheda Attività zona dalla colonna.
- Il tipo di zona che sta per essere disegnata. Sotto, alcune righe su ciò che il tipo richiede; Leggi di più apre il resto. Su un sito che dà una fotografia ai suoi tipi, la fotografia compare sopra queste righe: da un elenco di nomi è difficile scegliere; da un'immagine della cosa no.
- Disegna zona avvia il contorno. Clicca i vertici sulla pianta e chiudilo su se stesso.
- Ogni zona che il progetto ha già, con il suo colore. Clicca una riga, o il bersaglio accanto, per selezionare la zona e portarci la vista.

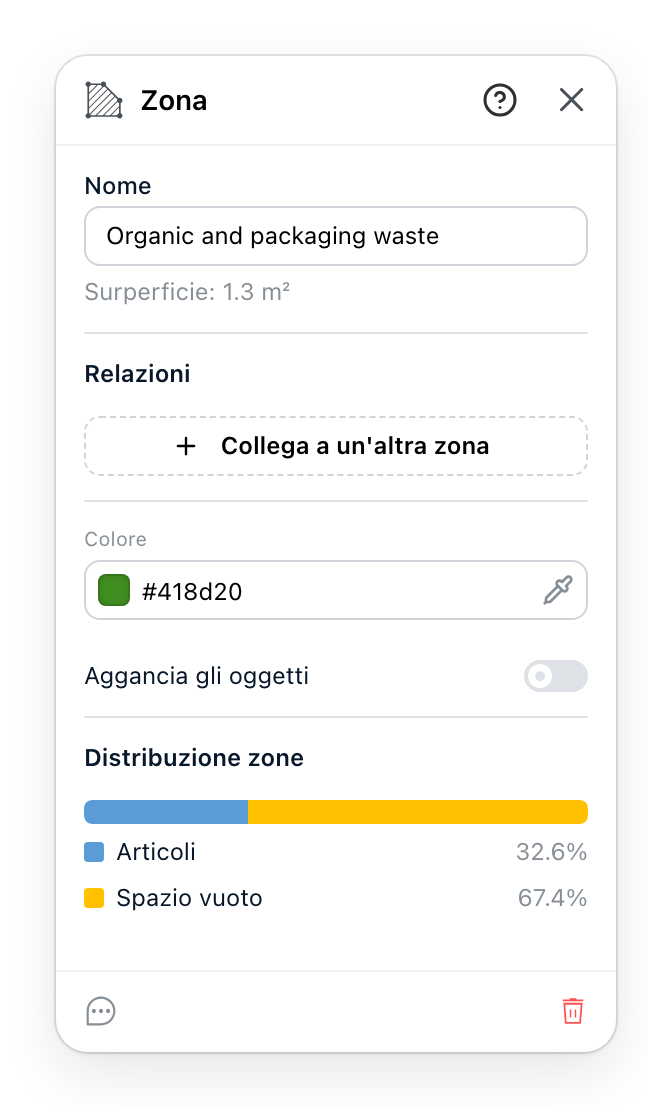

Regolarne una
- Il nome, e sotto la superficie calcolata dal contorno che hai tracciato. La superficie si legge, non si digita mai.
- A quali altre zone questa dovrebbe stare vicina, o da quali tenuta lontana. Avviate un collegamento con il pulsante, poi cliccate l'altra zona sulla pianta; tenete premuto Cmd o Ctrl mentre cliccate per chiedere invece la distanza. L'icona su una riga passa un collegamento da vicino a lontano, e il menu della riga contiene le sue note e la sua rimozione. I collegamenti sono ciò che rende l'insieme delle zone uno schema invece che un elenco.
- Il colore che prende sulla pianta, e se gli oggetti che stanno nella zona sono agganciati: gli oggetti agganciati si muovono con la zona quando la zona viene spostata.
- In cosa si spende il pavimento di questa zona: quanto prendono gli oggetti, i loro volumi di sicurezza e le vie che la attraversano, e quanto resta. Il numero su cui si discute un layout.
La ripartizione è la risposta
L'ultima sezione è la ragione per cui vale la pena disegnare zone. Una zona che spende metà del suo pavimento in Percorsi è una zona con un problema di circolazione, e il pannello lo dice con un numero invece di lasciarlo all'occhio.
Ogni oggetto del livello della zona è contato, agganciato o no, per la parte che sta dentro il contorno. I volumi di sicurezza sono contati separatamente dai loro oggetti, quindi un volume sopra il proprio oggetto è contato due volte e la quota rimasta libera si riduce di altrettanto.
Aree vietate
Zona vietata, in fondo agli Strumenti di disegno, disegna un altro tipo di zona: un'area dove nulla può stare. Si disegna allo stesso modo, vertice per vertice. Su un sito il cui catalogo offre una zona di avviso, quella voce disegna lo stesso tipo di area, con un nome nella tua lingua.
Il suo pannello ha per titolo Area vietata. Dice che nessun oggetto è ammesso all'interno, contiene il nome e il colore, ed elenca sotto Oggetti all'interno ogni oggetto che sta nell'area, così ciò che infrange la regola si legge invece di cercarlo. Non ha collegamenti né ripartizione.
Vedi anche
- Percorsi sono ciò che la ripartizione misura.
- Calcolo delle superfici misura le stanze contro una norma edilizia, che è una domanda diversa da quella che una zona misura.
