レイヤー

レイヤーとは、オブジェクトが持つ名前で、同じ名前を持つすべてのものと一緒に表示または非表示にできます。ある部署の家具、仮設のスタンド、2日目だけのもの。コントロールバーのレイヤーのボタンが一覧を開きます。レイヤーを含むプランで使えます。

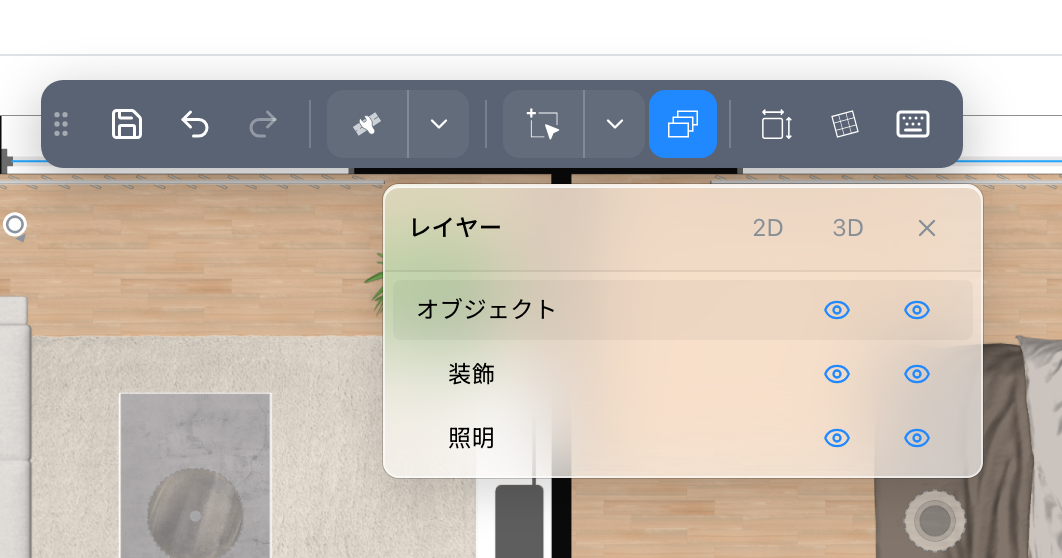

一覧はボタンの横に開き、描いている間も開いたままです。ヘッダーで移動でき、バツ印かボタンで閉じます。各行には目が二つあり、一つは2D平面図用、もう一つは3Dビュー用です。目を閉じると、その行のものがそのビューから消え、開くと戻ります。どちらでも何も削除されず、プロジェクトはどの目が閉じられたかを覚えています。クリックできない目は、そのビューで表示するものがない種類です。

行はグループに分かれます。オブジェクトにはカタログのオブジェクトがあり、その下に、付けたレイヤー名ごとに1行あります。続いてカスタム画像、プリミティブ、カスタムボリューム。注釈要素には、寸法、ノート、矢印、通路、定規、ゾーンなどがあります。グループの目を閉じると、その行の目も閉じます。行は、プロジェクトにその種類のものがある間だけ表示されます。

レイヤーの出どころ

オブジェクトのレイヤーは、プロパティパネルのレイヤー名の欄で付けます。名前を入力すると、そのレイヤーができます。カンマで区切った複数の名前は、オブジェクトを複数のレイヤーに置き、そのうち一つが表示されている限り、オブジェクトは表示されたままです。何も残っていないレイヤーは、一覧から消えます。一覧でレイヤー名をダブルクリックすると、それを持つすべてのオブジェクトで名前が変わります。

関連項目

• オブジェクトのプロパティ、オブジェクトのレイヤーを設定する場所。
• レベルはプロジェクトを階で分け、レイヤーはそれ以外のあらゆるもので分けます。
