Aberturas de forjado

Una abertura de forjado es un agujero en un forjado: una caja de escalera, un vacío de altillo, un patinillo. Dibuje su contorno en el plano con Hueco de escalera / Abertura de forjado, en Elementos arquitectónicos del menú de herramientas de dibujo de la barra de herramientas, o en el panel de Herramientas de dibujo: haga clic en cada esquina y doble clic para terminar. Corta el forjado en que se dibuja y el techo del nivel de abajo, y se puede seleccionar desde cualquiera de los dos niveles. La herramienta está en gris mientras el nivel no tenga ninguna estancia, porque no hay forjado que cortar.

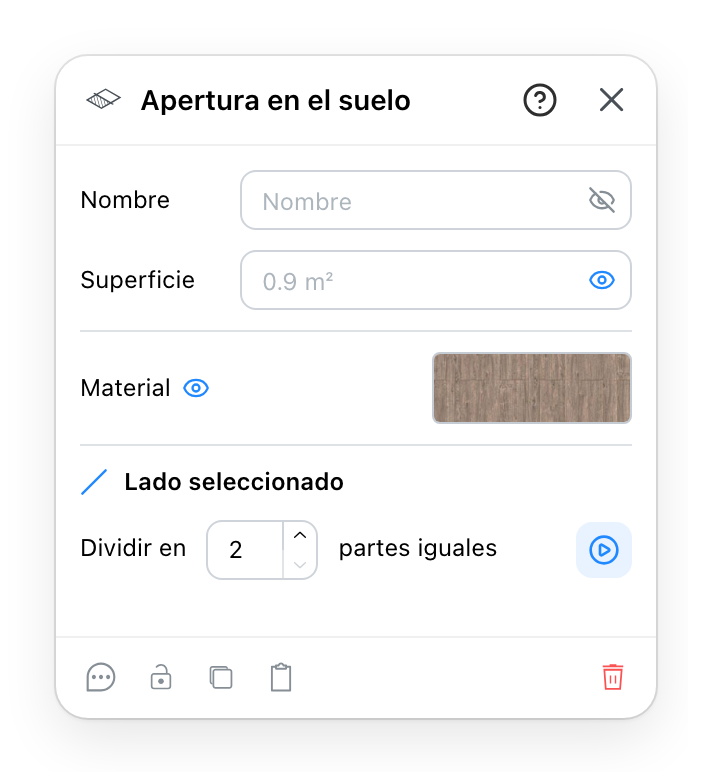

El panel Abertura de forjado

  1. Lo que el plano imprime en la abertura. El ojo la muestra o la oculta.
  2. El plano imprime la superficie medida, que se muestra en gris en el campo, salvo que escriba otra cosa para imprimir en su lugar. El ojo la muestra o la oculta.
  3. El acabado del borde cortado: el grosor del forjado alrededor del agujero, y el borde del techo de abajo. Con el ojo cerrado el borde conserva los materiales propios del forjado y del techo, y la muestra no se puede cambiar.
  4. Corta un lado de la abertura en 2 a 9 partes iguales, lo que le añade puntos. Actúa sobre el lado en que hizo clic por última vez en el plano, y está en gris hasta que lo hace.
  5. Un comentario, un bloqueo, un duplicado, una copia y un borrado, y el ? de la cabecera abre esta página.

4 Cambiar la forma de la abertura

Las esquinas de una abertura se arrastran en el plano. Para hacer una muesca, por una columna o un conducto junto a la escalera, el lado necesita más puntos que sus dos extremos:

  1. Haga clic en el lado en el plano. La marca junto a Lado seleccionado se enciende.
  2. Fije en cuántas partes iguales, y divida. Los puntos nuevos quedan a igual distancia a lo largo de ese lado.
  3. Arrastre los puntos nuevos en el plano hasta donde va la muesca.
