Escaleras

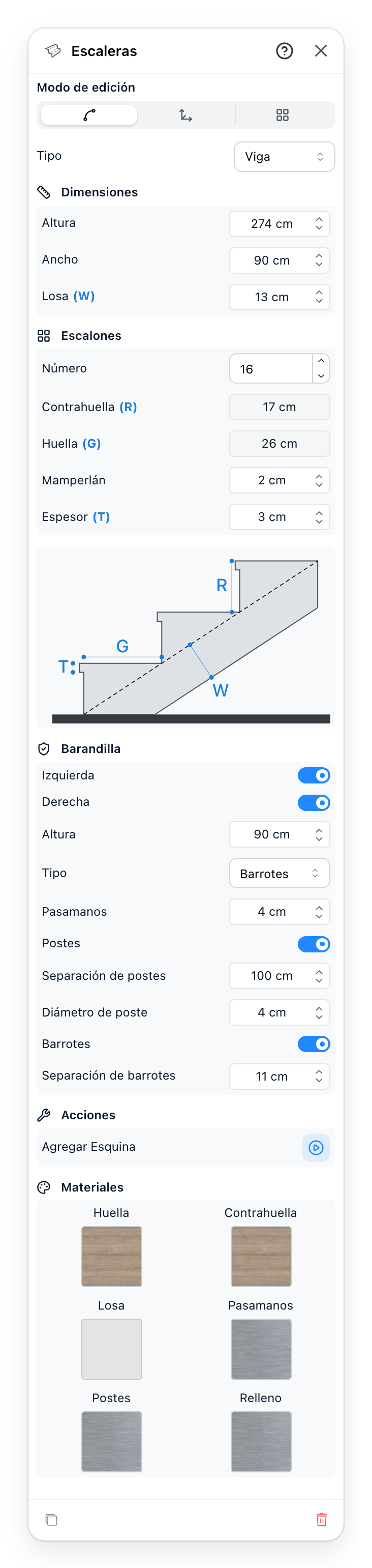

Una escalera se dibuja como cualquier otro elemento y después se corrige aquí. Las medidas están ligadas entre sí: cambie una y el panel deduce el resto.
La herramienta Escaleras está en las Herramientas de dibujo junto a Hueco de escalera / Abertura de forjado, y un mismo plan ofrece ambas: un plan sin escaleras ni aberturas de forjado no tiene ninguna.
- Lo que hace arrastrar en el plano: editar la línea central de huella, ajustar los bordes izquierdo y derecho, o ajustar un peldaño cada vez.
- Cómo está construido el tramo por debajo: flotante, sobre una viga o relleno hasta el suelo. Cambia el aspecto de la escalera vista desde abajo.
- La altura va de suelo a suelo y suele ser la del nivel, para que el tramo llegue donde llega el forjado de encima. El ancho es la anchura del tramo. La losa, el espesor de la placa que sostiene los peldaños, solo se ofrece para un tramo sobre una viga.
- El número de peldaños es el valor que hay que fijar, y solo se puede escribir mientras se edita la línea de huella. La contrahuella y la huella se deducen de él y de la altura, así que se leen y no se escriben; la huella es el peldaño menos profundo del tramo. El bocel es lo que un peldaño vuela sobre el de abajo, y el espesor es el grosor de un peldaño.
- A qué medida remite cada letra de arriba. La contrahuella y la huella son la pareja que decide si una escalera es cómoda de subir, y sus campos y las letras del dibujo se colorean para decirlo: rojo para una contrahuella fuera de 14 a 20 cm o una huella de menos de 22 cm, naranja para una contrahuella fuera de 16 a 18 cm o una huella de menos de 25 cm.
- Se activa por lado, para que un tramo pegado a un muro lleve una barandilla y no dos. Cuando un lado está activado, debajo aparecen las mismas piezas que tiene una barandilla.
- Pone un punto en la línea de huella, y así un tramo recto se vuelve en L. Solo aparece en el plano 2D y mientras se está editando la línea de huella.
- Uno por pieza: huellas, contrahuellas, la losa de debajo y cada pieza de la barandilla.
- Todo panel de propiedades termina con un duplicado y un borrado, y el
?de su cabecera abre esta página.
Véase también
- Herramientas de dibujo colocan el tramo antes de que lo ajuste.
- Barandilla es el mismo juego de piezas, a lo largo de una línea propia.
- Niveles fijan la altura que el tramo debe salvar.
