Escalera recta
Las escaleras rectas vienen de proyectos importados de Space Designer 3. Son un tipo más simple que las escaleras que se dibujan hoy: una caja cortada en peldaños iguales. Nada en el editor las dibuja, pero todo en ellas se puede cambiar aquí. Las escaleras dibujadas desde la pestaña Herramientas de dibujo abren en su lugar el panel Escaleras.
- Hacia dónde va el tramo desde este nivel. Si sube, corta un hueco en el techo de aquí y en el suelo del nivel de arriba. Si baja, cuelga bajo este nivel y corta este suelo y el techo de abajo. No hace falta dibujar ninguna abertura de forjado para ello.
- Un bloque macizo hasta el suelo, o peldaños sobre una viga. La diferencia se ve en 3D; el plano dibuja ambos igual.
- La caja que llena el tramo: qué ancho tiene, hasta dónde se extiende y cuánto sube. Un enlace une un tamaño con los demás enlazados, para que cambien en proporción.
- El número de peldaños en que se corta la caja, hasta 80. Todo lo de abajo se deduce de él.

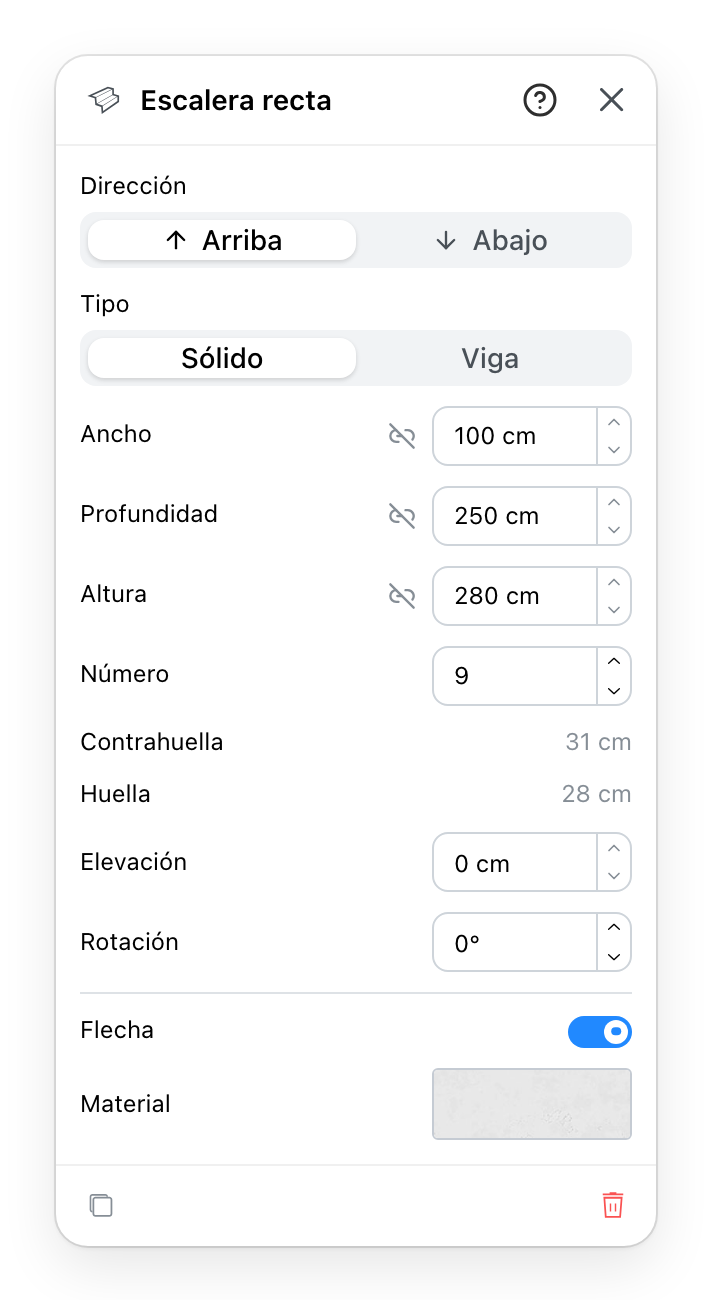

- Calculados a partir del número y de la caja: la altura de un peldaño y la profundidad de una huella. En la imagen, nueve peldaños sobre 280 cm dan 31 cm por peldaño, demasiado empinado para subir. Más peldaños lo reducen.
- Levanta el tramo del suelo, y lo gira en el plano.
- La línea de marcha en el plano, que apunta a lo alto del tramo. No se dibuja en 3D.
- Un material para todo el tramo. El plano toma también su color.
- Un duplicado y un borrado, y el
?de la cabecera abre esta página.
Escalera recta o Escaleras
Un tramo recto no tiene rellano, ni barandilla, ni giro. Para cualquiera de ellos, dibuje el tramo de nuevo con la herramienta Escaleras de la pestaña Herramientas de dibujo, y luego borre este.
