Tuberías

Una tubería es una línea de esquinas dibujada en el plano con una sección: un tubo redondo, o un conducto rectangular. El panel se lee en el orden en que se piensa una tubería: cuánto mide, cómo se llama, su sección, de qué está hecha, y el espacio que necesita alrededor.

Dibuje una con Tubería, entre los elementos arquitectónicos de las Herramientas de dibujo: haga clic en sus esquinas en el plano y pulse Esc para terminar. Selecciónela para abrir su panel.

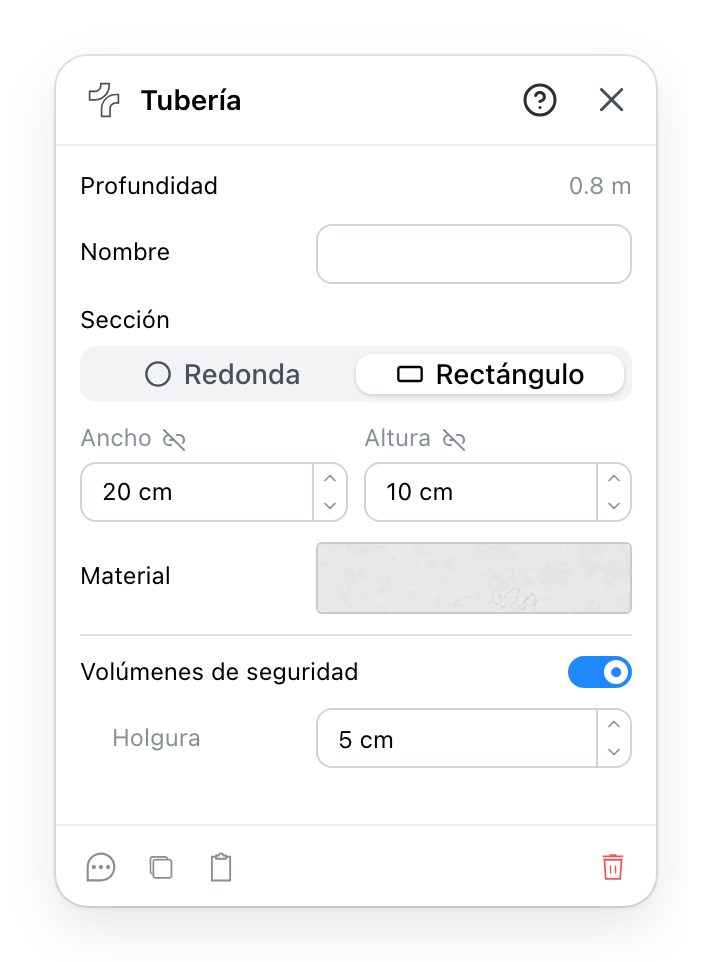

El panel Tubería

  1. Cuánto mide la tubería, medido sobre lo que dibujó. Se lee, nunca se escribe; es el número que imprime el informe.
  2. Con qué nombre figura la tubería en el proyecto.
  3. La forma de su sección: redonda, o rectangular para un conducto.
  4. El tamaño que esa forma necesita: un radio para un tubo redondo, una anchura y una altura para un conducto.
  5. De qué está hecha, del catálogo de materiales.
  6. Dibuja alrededor de la tubería un volumen que debe quedar libre, en el plano y en 3D. La misma función que tienen los objetos y las primitivas.
  7. Cuánto se separa el volumen de la superficie de la tubería. En gris mientras el volumen está apagado; su valor se conserva.
  8. Un comentario, un duplicado, una copia al portapapeles y un borrado, y el ? de la cabecera abre esta página.

6 La holgura es una distancia desde la superficie

El volumen es la tubería agrandada con la holgura por cada lado: un conducto de 20 cm con 5 cm de holgura ocupa 30 cm. Se mide desde la superficie exterior de la tubería, no desde su eje, que es lo que el panel antiguo llamaba Center Gap y lo que hacía que un tubo grueso pareciera tener menos espacio que uno fino.
