Línea de corte

Un corte es una línea que traza a través del proyecto, y una forma de mirarlo. La línea dice dónde cortar; la vista muestra el edificio seccionado a lo largo de ella, con todo lo que está delante del corte retirado.

Trace uno con la herramienta de corte y luego use este panel para nombrarlo y mirar a través.

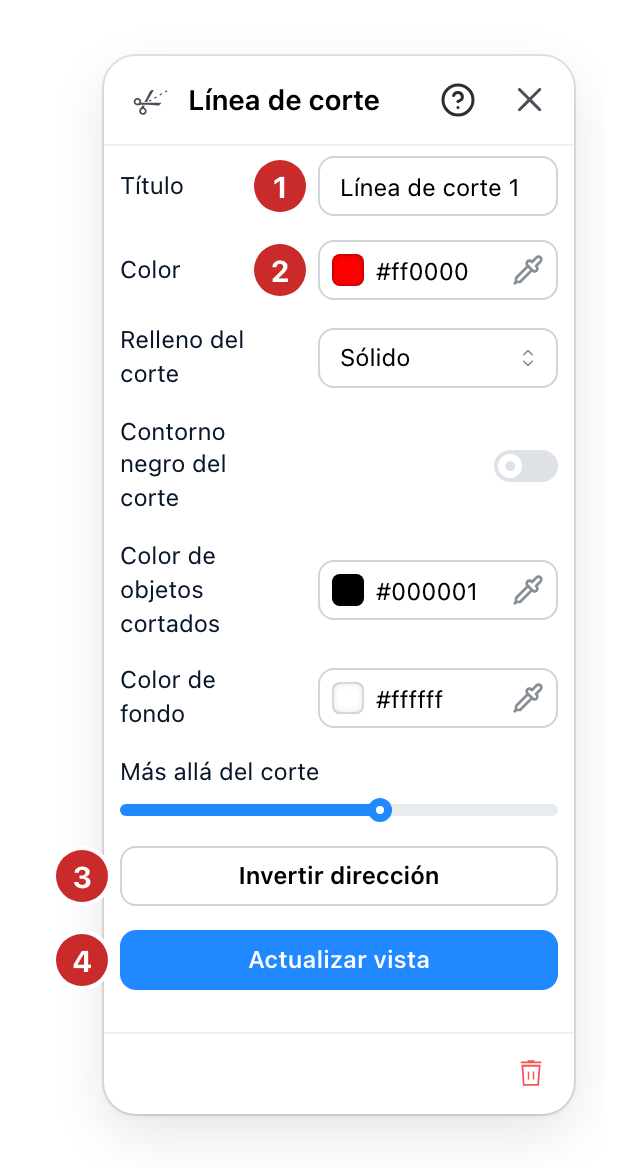

El panel Línea de corte

  1. Título. El nombre que lleva el corte en el plano y en el dibujo que produce. A-A y B-B son la convención habitual, y el nombre es lo que distingue dos cortes en un juego impreso.
  2. Color. Con qué se dibuja la línea de corte. Vale la pena cambiarlo cuando dos cortes se cruzan, para que el plano diga qué línea pertenece a qué dibujo.
  3. Invertir dirección. Hacia dónde mira el corte. Un corte tiene dos caras y esto las intercambia. Úselo cuando la vista muestre la mitad que no quería conservar.
  4. Actualizar vista. Mira a través de este corte. El proyecto se recorta en la línea y la cámara se coloca de frente. Solo aparece mientras está mirando otra cosa, porque es la puerta de entrada.

Solo se mira un corte a la vez: abrir este cierra el anterior. Volver al plano o al 3D repone el edificio entero, y cambiar de versión también. Voltear o mover la línea mientras mira a través de ella mueve el corte y la cámara con ella.

Entre el color y los botones, cinco filas deciden el aspecto de la vista de corte. Relleno del corte de construcción rellena los muros y forjados cortados, macizos o con trama. Contorno negro del corte dibuja un borde negro alrededor de lo que atraviesa el corte. Color de objetos cortados es el color del mobiliario y de los objetos que atraviesa el corte, y Color de fondo el color detrás del dibujo. Más allá del corte difumina lo que queda más allá del corte en el fondo: a 0 se dibuja entero, a 100 ha desaparecido.

Algunos sitios ofrecen además un Estilo, justo después del color. Decide con qué se rellenan las superficies cortadas y qué queda detrás, y solo aparece donde se ha configurado más de uno para su sitio.

La papelera al pie del panel borra el corte. La línea desaparece, el proyecto no.
