Calibrer et détecter

La fenêtre qui s'ouvre quand un fond de plan est importé. Elle fait deux choses, l'une après l'autre : elle donne au plan sa vraie échelle, puis elle propose d'en lire les murs, les portes et les fenêtres. Chacune peut être passée.

Elle se rouvre depuis l'onglet Fonds de plan. Le crayon à côté d'Échelle commence par le calibrage ; Auto-détection mène à la détection, après le calibrage si le plan n'en a pas encore.

Régler l'échelle

Une image n'a pas de taille à elle. Le calibrage lui en donne une : deux points sur le plan, et la distance réelle qui les sépare.

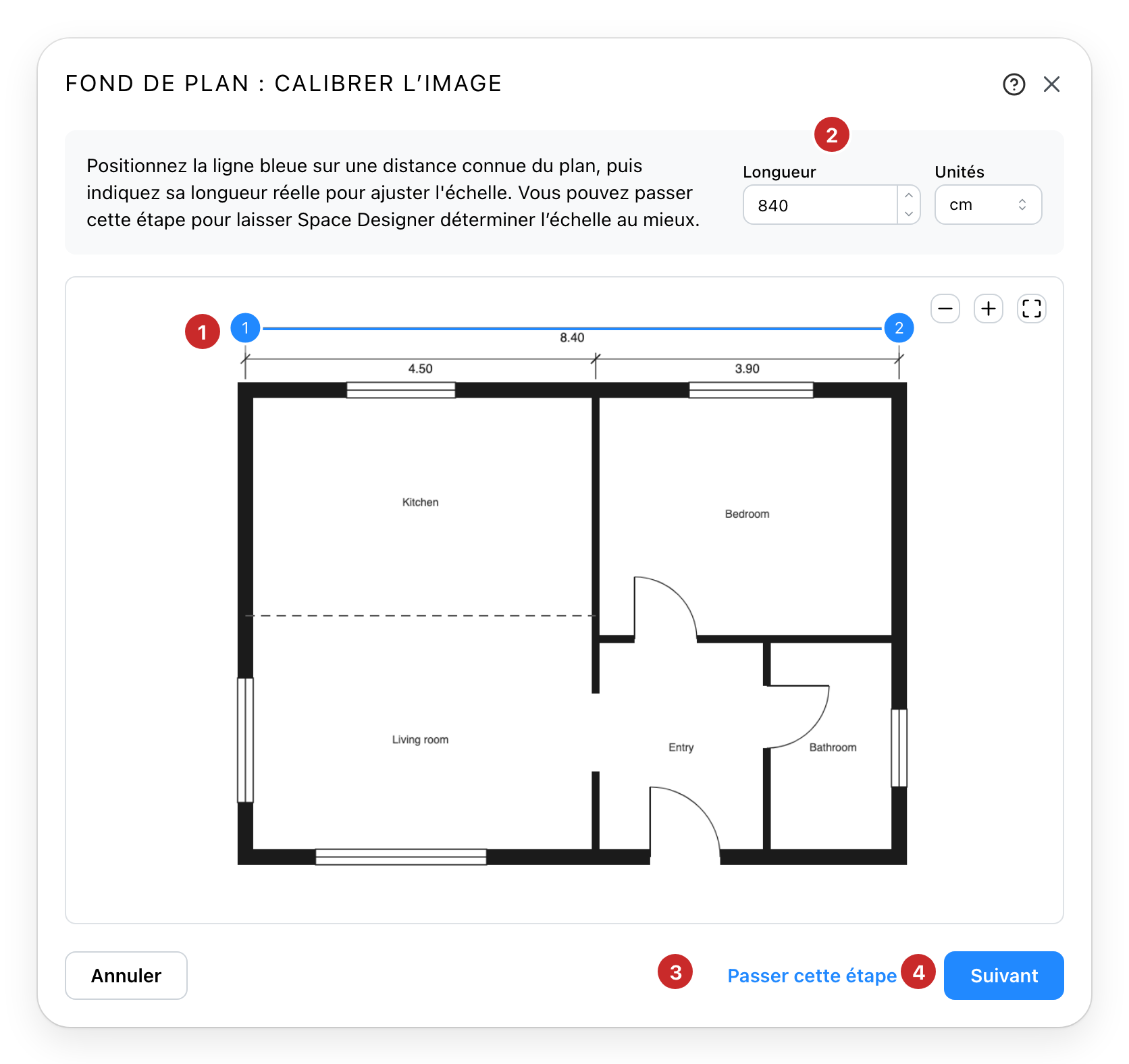

1. Les deux points. Faites-les glisser aux deux bouts d'une longueur connue : une cote écrite sur le plan, ou un mur que vous avez mesuré. Zoomez avec les boutons au-dessus du plan, et faites glisser l'image pour vous y déplacer. Tant que vous tenez un point, une loupe montre les pixels dessous. Maintenez Maj pour garder la ligne horizontale ou verticale ; les flèches du clavier déplacent un point d'un pixel.
2. Longueur et Unités. La longueur réelle entre les deux points. L'unité choisie devient celle du projet.
3. Passer cette étape. Laisse la détection trouver l'échelle, en lisant les cotes écrites sur le plan. Voir plus bas. Proposé seulement avec un abonnement qui comprend des crédits.
4. Suivant. Applique l'échelle, puis propose de détecter les murs. Avec un abonnement sans crédits, il applique l'échelle et ferme la fenêtre.

Rouvert depuis l'onglet, le calibrage montre les deux points là où vous les aviez laissés. Appuyez sur Suivant sans rien bouger : l'échelle ne change pas.

Détecter les murs, les portes et les fenêtres

Une analyse se paie en crédits, et la détection n'est pas incluse dans tous les abonnements.

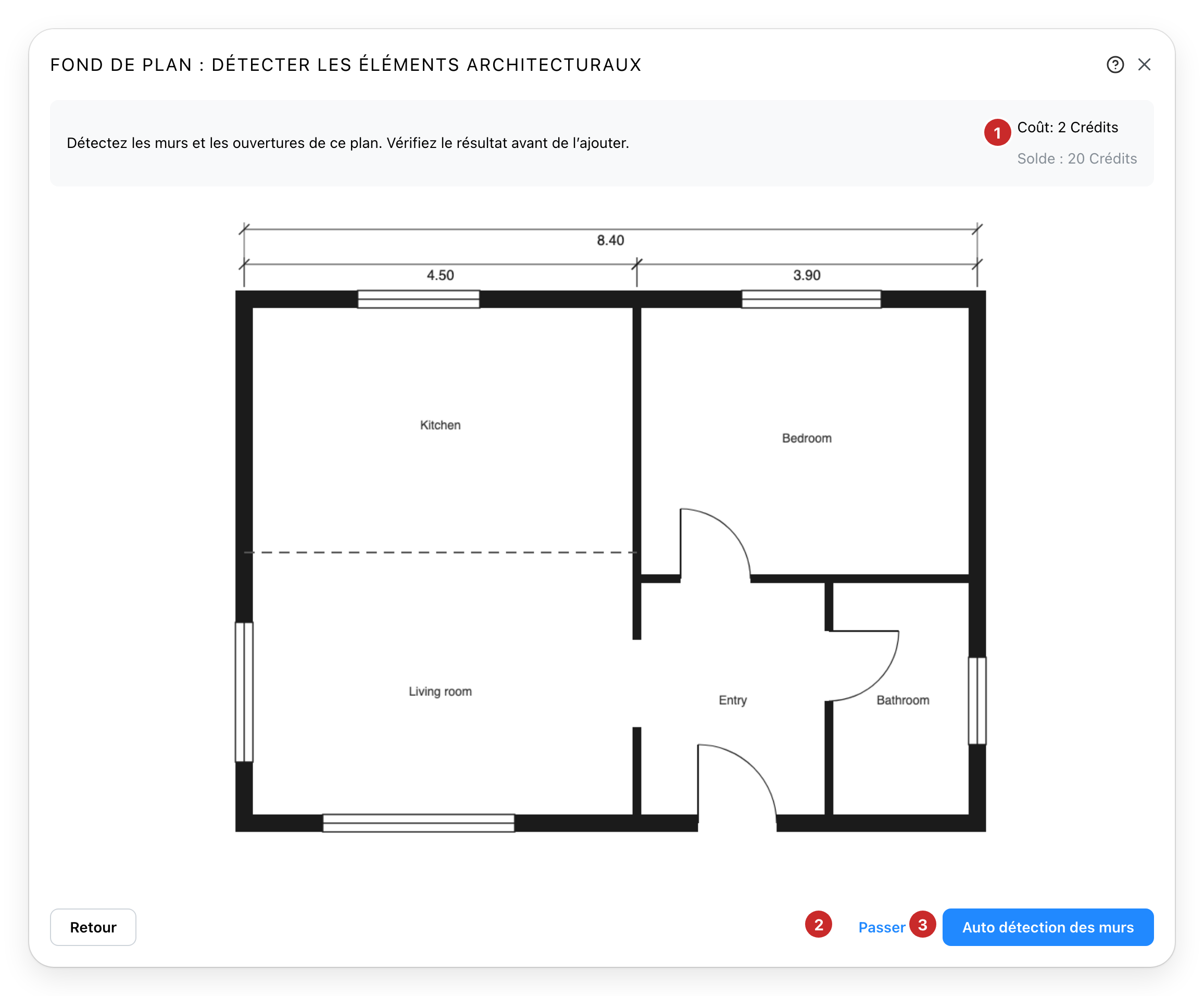

1. Coût et Solde. Ce que coûte une analyse, et les crédits dont vous disposez. Rien n'est débité avant le lancement.
2. Passer. Ferme la fenêtre. Le plan garde son échelle et rien n'est ajouté.
3. Auto détection des murs. Lance l'analyse. Indisponible tant que le solde est inférieur au coût.

Une analyse prend un moment. La fenêtre affiche depuis combien de temps elle tourne et ce qui est examiné. Vous pouvez la fermer : l'analyse continue, et rouvrir la fenêtre sur le même plan la reprend sans débiter une seconde fois.

Vérifier ce qui a été trouvé

Rien n'entre dans le projet tant que vous ne l'avez pas décidé.

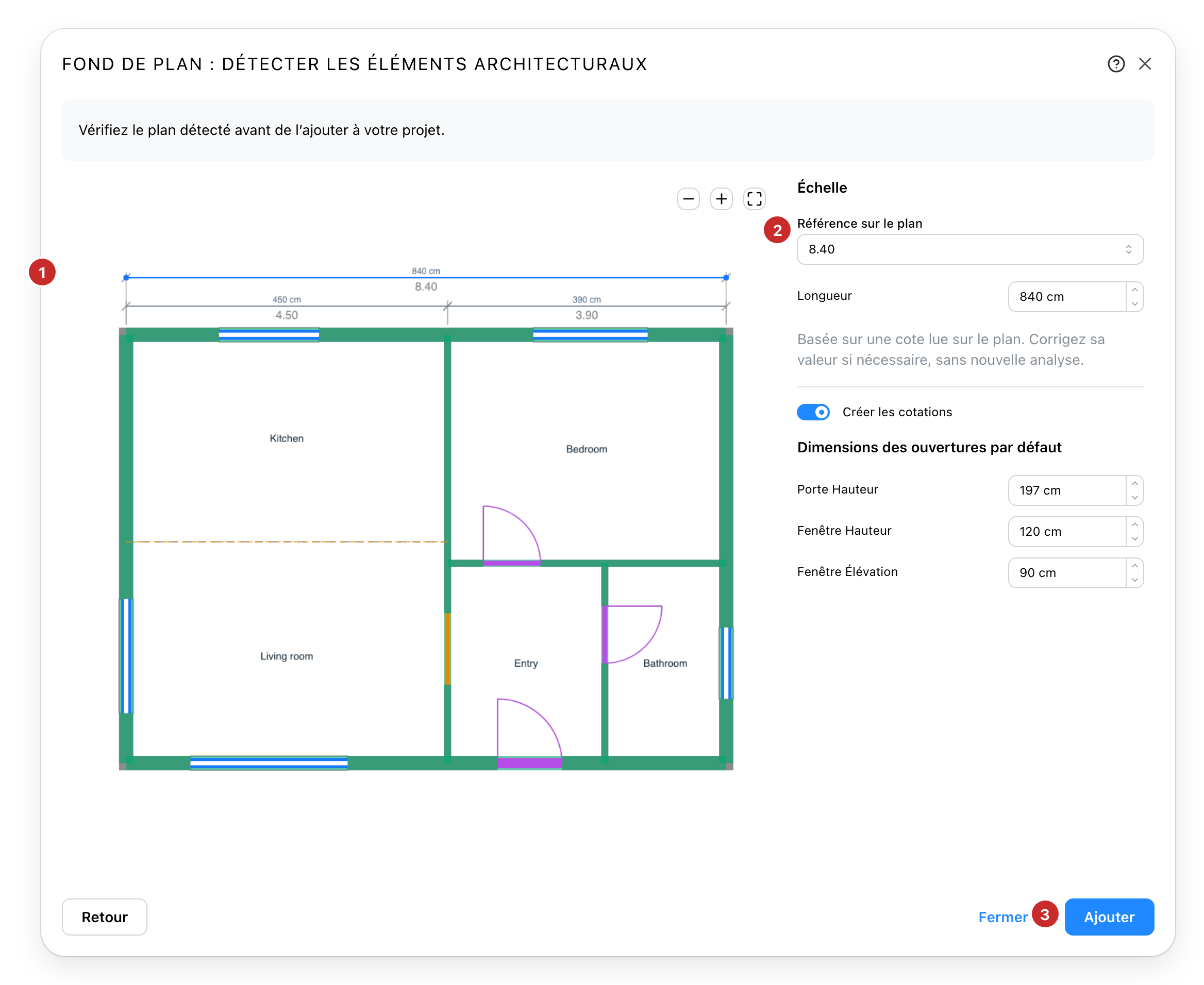

1. Le plan détecté. Dessiné sur votre plan : les murs en vert, les séparations ouvertes en pointillés orange, les fenêtres en bleu, les portes en violet avec leur débattement, et le nom de chaque pièce. Faites glisser et zoomez pour regarder un angle de près.
2. Référence sur le plan. Seulement si vous avez passé le calibrage : la cote qui fixe l'échelle, par défaut la plus longue trouvée. Choisissez-en une autre, ou corrigez sa longueur si elle a été mal lue ; aucune nouvelle analyse n'est nécessaire.
3. Ajouter. Crée les murs, les portes, les fenêtres et les pièces sur le niveau du plan.

Dans la colonne à côté du plan, Créer les cotations ajoute au projet les cotes lues sur le plan, et Dimensions des ouvertures par défaut donne les hauteurs qu'un plan n'indique pas, pour les portes et les fenêtres trouvées.

2 Quand le plan n'a pas de cote utilisable

La largeur d'un vantail de porte sert à la place, 83 cm ou 32 in, et la fenêtre précise qu'il s'agit d'une estimation. Vérifiez la largeur du vantail lui-même, sans son cadre, et corrigez-la. S'il n'y a pas de porte non plus, Ajouter reste indisponible et Retour ramène au calibrage. L'analyse est conservée : mesurer à la main ne coûte rien de plus.

3 Ajouter le résultat

Une ouverture par défaut qui dépasserait la hauteur du niveau bloque Ajouter jusqu'à ce qu'elle soit abaissée.

Si quelque chose occupe déjà l'endroit où se trouve le plan, le plan et tout ce qui y a été détecté se déplacent ensemble à côté, pour que rien ne tombe sur votre travail. Une seule annulation retire tout l'ajout, position du plan comprise.

Un dessin qui montre plusieurs étages côte à côte reçoit un sélecteur au-dessus de l'aperçu, pour les ajouter un par un.

Voir aussi

• Fonds de plan pour l'onglet qui garde le plan une fois importé.
• Outils de dessin pour tracer à la main ce que la détection n'a pas trouvé.
