Configuration
Tout ce qui décide de la façon dont ce projet est mesuré et dessiné, dans un seul panneau, rangé selon l'endroit où l'effet se voit : le projet lui-même, la vue 2D, les vues 3D, et le comportement des murs pendant que vous modifiez. Il s'ouvre depuis la tuile des curseurs, sur le rail de gauche, Ajustez les paramètres de l'application ; quand le rail est trop court pour toutes ses tuiles, celle-ci attend dans son menu « … ».
Tapez dans le champ du haut pour trouver un réglage par son nom ; les sections qui en contiennent un s'ouvrent, les autres sont masquées. La section de la vue où vous êtes s'ouvre d'elle-même. À la première visite, Projet est ouvert aussi, puis le panneau retient les sections que vous laissez ouvertes.

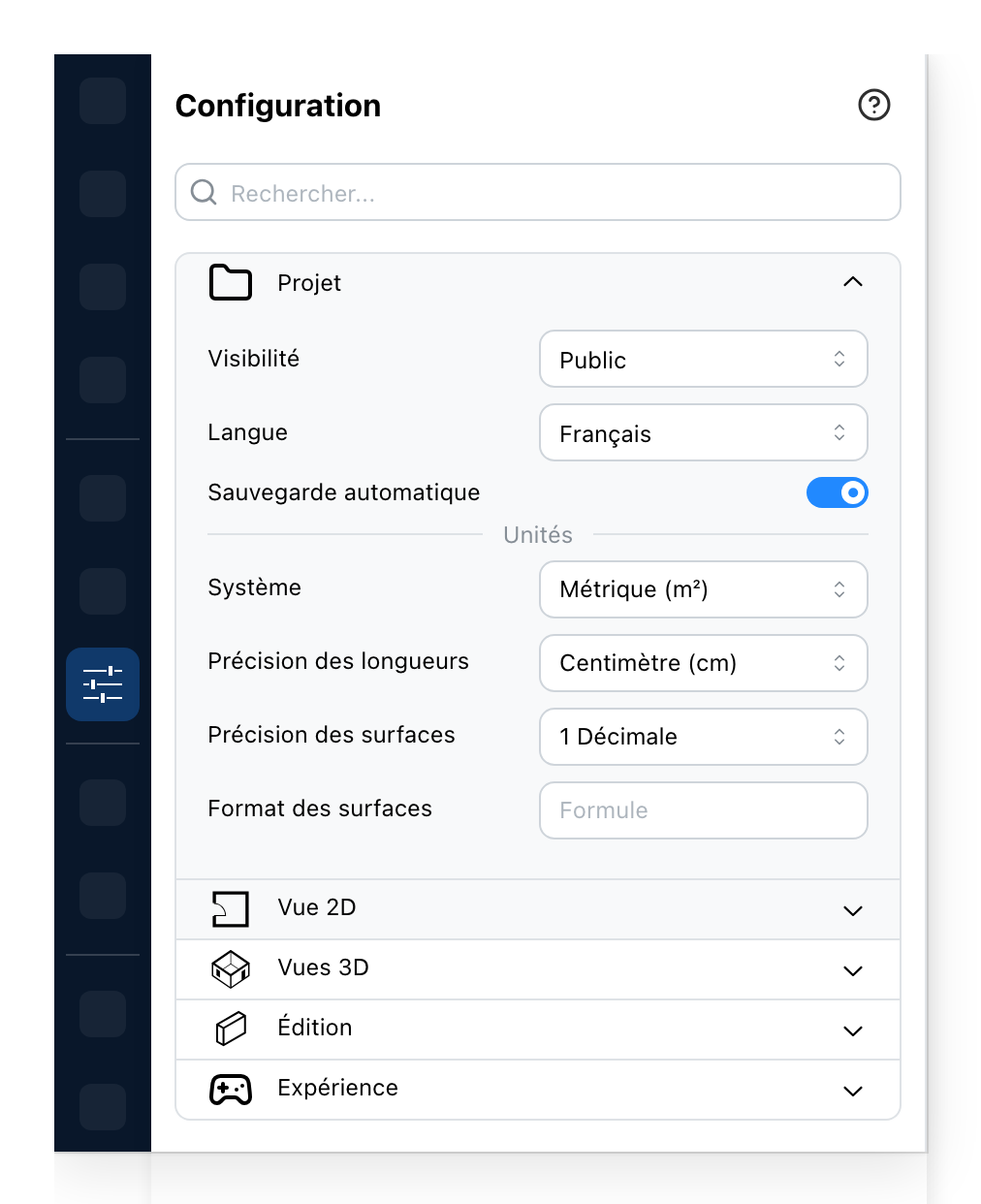

Projet
- Qui peut ouvrir le projet. Privé : vous et les personnes avec qui vous l'avez partagé ; public : tout le monde ; non répertorié : quiconque a le lien.
- Recharge l'éditeur dans la langue choisie. Le projet lui-même n'est pas traduit.
- Sauvegarde le projet tout seul pendant que vous travaillez.
- Métrique ou impérial, pour chaque longueur et chaque surface que l'éditeur écrit.
- La finesse d'écriture d'une longueur : au millimètre, au centimètre ou au mètre, ou en pieds et pouces avec les décimales voulues.
- Le nombre de décimales d'une surface.
- Une formule pour la façon d'écrire les surfaces sur le plan. Vide, la valeur s'écrit telle quelle.
La première et la troisième ligne se règlent sur un projet à vous, connecté, et la sauvegarde automatique seulement sur les sites qui la proposent. La ligne de la langue est là quand votre site propose plus d'une langue.
1 Qui peut ouvrir le projet
Privé. Le lien fonctionne pour vous et pour les personnes avec qui vous avez partagé le projet. Quiconque d'autre le suit apprend que le projet n'est pas à lui.
Non répertorié. Le lien fonctionne pour quiconque l'a, et le projet n'apparaît nulle part. Envoyez-le à un client, un collègue, un fournisseur : il l'ouvre, et il peut s'en faire une copie à lui pour y travailler. Votre projet reste le vôtre ; la copie est la sienne.
Public. Tout ce que permet non répertorié, plus le projet est répertorié : les sites qui ont une galerie l'y montrent, et les recherches le trouvent.
Une copie partagée du projet de quelqu'un d'autre prend la visibilité de l'original ; la ligne n'y est donc pas proposée.
3 Quand la sauvegarde automatique sauvegarde
Toutes les deux minutes, et toutes les cinq sur un projet de plus de mille objets. Elle ne sauvegarde que s'il y a quelque chose à sauvegarder et seulement tant que l'éditeur est l'onglet au premier plan : un projet laissé ouvert en arrière-plan n'est pas réécrit sans fin.
Désactivée, rien n'est écrit tant que vous ne sauvegardez pas vous-même, et l'éditeur demande avant que vous quittiez la page s'il faut garder ce qui a changé. La ligne est proposée sur un projet à vous, connecté.
5 Comment une longueur s'écrit
La précision d'unité est la forme que prend chaque longueur sur le plan et dans les panneaux. La même longueur, 2,347 m, sous chaque choix :
| Précision | Écrit |
|---|---|
| Millimètre (mm) | 2347 mm |
| Centimètre (cm) | 235 cm |
| Mètre (m) | 2.35 m |
| Pieds et pouces (sans décimale) | 7' 8" |
| Pieds et pouces (1 décimale) | 7' 8.4" |
| Pieds et pouces (2 décimales) | 7' 8.4" |
| Pieds seulement | 8' |
| Pouces seulement | 92" |
Les mètres portent toujours deux décimales ; les millimètres et les centimètres aucune. En pieds et pouces, une décimale qui finit par zéro disparaît. En métrique, un nombre tapé sans unité est lu dans cette même unité : 250 veut dire 250 cm sous centimètre, et 2.5 veut dire 2,5 m sous mètre.
Changer de système choisit la précision habituelle de ce système, centimètres ou pieds et pouces, et vous la changez de là.
6 7 Comment une surface s'écrit
La précision de surface est le nombre de décimales : 18 m², 18.7 m² ou 18.72 m², et de même en pieds carrés.
Le format de surface va plus loin. C'est un texte que l'éditeur écrit à la place de la valeur
brute, partout où il écrit une surface en mètres carrés : sur les pièces, dans les tableaux de
surfaces, dans les rapports. Le texte est recopié tel que vous l'avez écrit, sauf que ce qui
se trouve entre accolades est calculé d'abord, area désignant la surface en mètres carrés.
Additionnez, soustrayez, multipliez, divisez, mettez des parenthèses. Le résultat prend les
décimales de la précision de surface.
Pour une pièce de 18,7 m², à une décimale :
| Formule | Écrit |
|---|---|
| (vide) | 18.7 m² |
{area} m² |
18.7 m² |
{area * 10.764} sq ft |
201.3 sq ft |
{area} m² · {area * 10.764} sq ft |
18.7 m² · 201.3 sq ft |
{area / 3.306} tsubo |
5.7 tsubo |
{area * 0.9} m² net |
16.8 m² net |
Surface : {area} |
Surface : 18.7 |
{surface} m² |
[Erreur de syntaxe] m² |
Trois choses à savoir. L'unité n'est pas ajoutée pour vous : écrivez-la dans la formule, sinon le nombre est seul. La surface est arrondie à la précision de surface avant que la formule ne s'applique, donc une conversion à zéro décimale est grossière ; donnez deux décimales au projet si c'est le chiffre converti qui compte. Et la formule n'existe qu'en métrique : sous le système impérial, chaque surface s'écrit en pieds carrés, quoi que dise la formule.

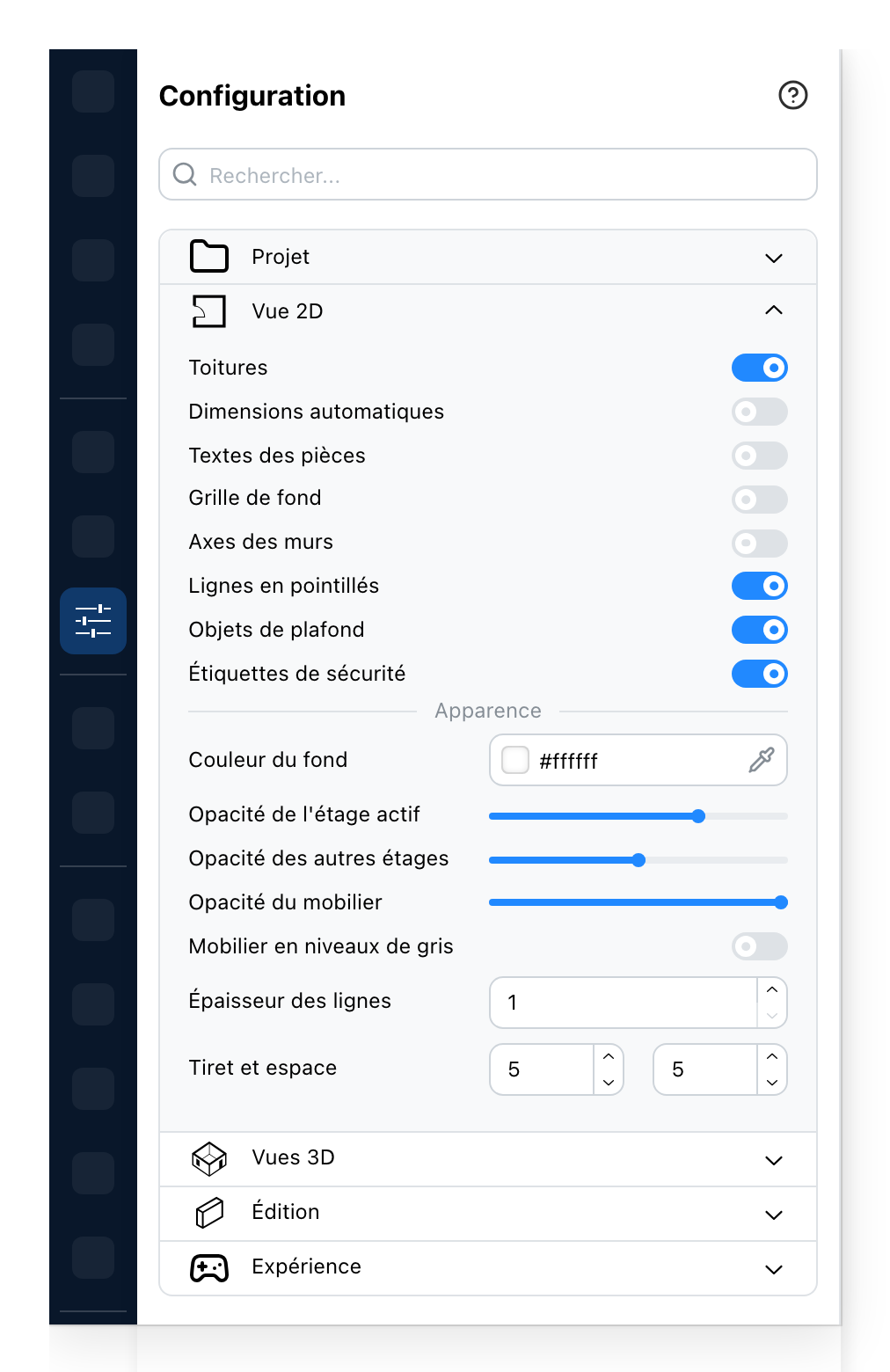

Vue 2D
Ce que le plan montre, puis comment il le dessine.
- Dessine les toitures sur le plan. Décoché, on voit le sol dessous.
- Mesure les côtés de chaque pièce et les écrit le long des murs.
- Le nom et la surface de chaque pièce, écrits sur la pièce.
- La grille derrière le plan.
- Une ligne au milieu de chaque mur, celle depuis laquelle le mur a été tracé.
- Les murs ouverts, dessinés par une ligne là où ils se trouvent. Décoché, le plan ne les dessine pas.
- Les objets faits pour pendre du plafond. Décoché, ils sont masqués sur le plan et en 3D.
- Les volumes de sécurité des objets, dessinés sur le plan. Sur les sites qui les utilisent.
- Ce sur quoi le plan est dessiné. Les papiers et les gris proposés sont faits pour un trait noir ; toute autre couleur est à un clic.
- L'opacité du sol de l'étage où vous êtes.
- L'opacité des étages affichés dessous.
- L'opacité du mobilier.
- Dessine chaque objet en gris, pour que le plan se lise comme un plan et pas comme un catalogue.
- L'épaisseur de chaque ligne du plan.
- La longueur d'un tiret, et de l'espace qui le suit, pour les lignes en pointillés.
Les interrupteurs des toitures et des volumes de sécurité ne sont pas enregistrés avec le projet : les deux reviennent à leur état d'origine quand l'éditeur s'ouvre de nouveau.

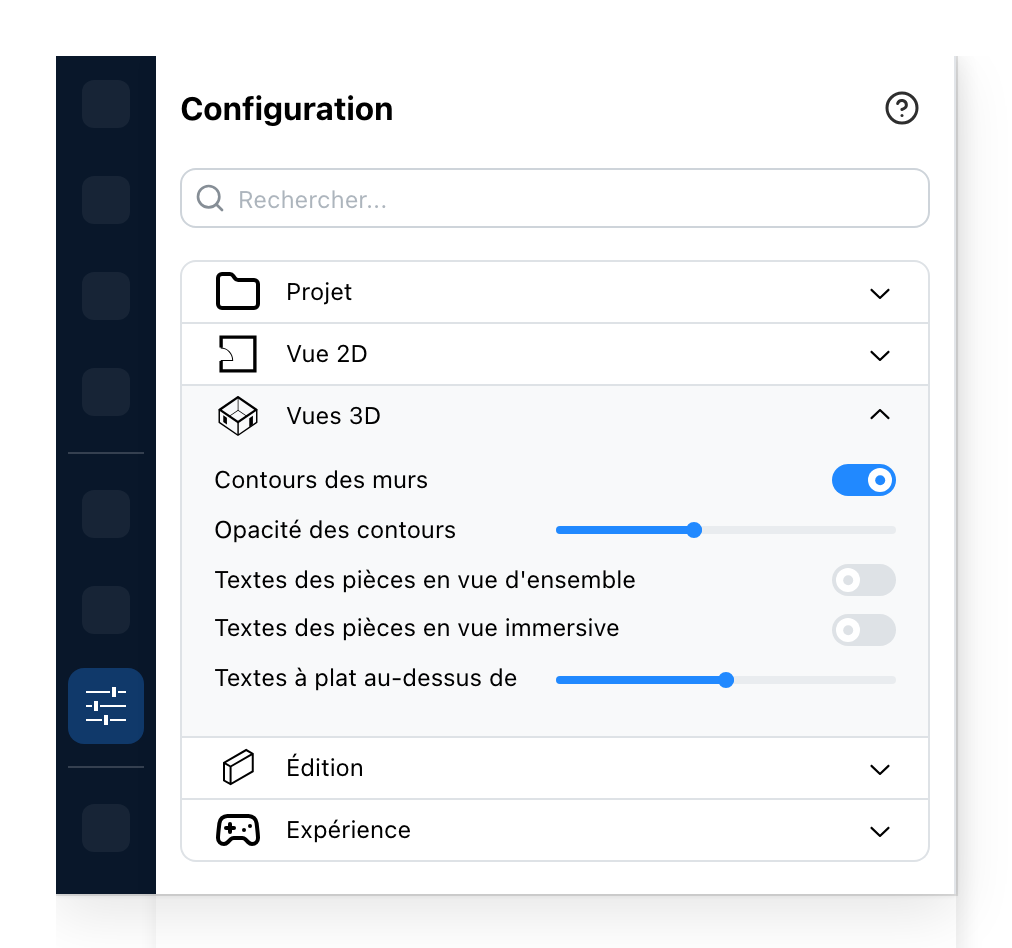

Vues 3D
- Dessine les arêtes des murs dans les vues 3D.
- La densité de ces arêtes.
- Le nom et la surface de chaque pièce, dans la vue d'ensemble 3D.
- Les mêmes textes, dans la vue immersive.
- La hauteur de caméra au-dessus de laquelle les textes des pièces se posent à plat sur les pièces de la vue d'ensemble. En dessous, chaque pièce montre un repère à la place.
5 Où se tiennent les textes des pièces
Un texte de pièce a deux façons d'apparaître en 3D. Vu de haut, il est posé à plat sur la pièce, comme sur le plan. Vu de plus bas, la pièce montre un repère à la place : un point sur une courte tige, qui s'estompe quand un mur s'interpose. Pointez le point et le texte apparaît.
Le dernier curseur est la hauteur de caméra où l'un devient l'autre, dans les unités du projet. Montez-la et les repères restent plus longtemps quand vous prenez de la hauteur ; baissez-la et les textes à plat arrivent plus tôt. La vue immersive marche à hauteur d'œil, elle montre donc toujours les repères.

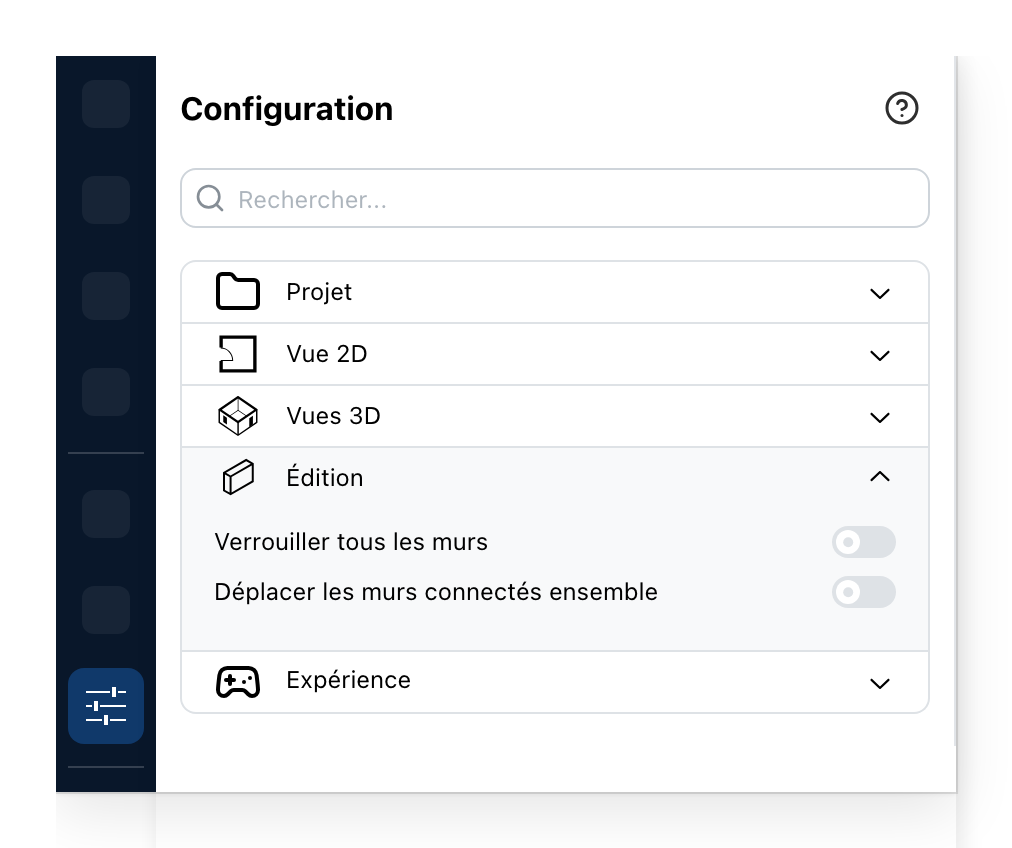

Édition
- Aucun mur ne peut être sélectionné ni déplacé tant que c'est activé. Pour un plan terminé quand l'aménagement ne l'est pas.
- Déplacer un mur entraîne les murs qui lui sont joints, et les angles restent fermés.
1 2 Déplacer des murs
Déplacer les murs connectés ensemble activé, un mur tiré de côté entraîne les murs qui lui
sont joints, et une pièce reste une pièce. Maintenez Ctrl en commençant à faire glisser un
mur sélectionné pour le déplacer sans eux, le temps de ce glissement : ses voisins
s'allongent ou raccourcissent pour rester joints. Le réglage désactivé, Ctrl fait l'inverse
et les entraîne. Ajoutez Maj pour détacher le mur de ses voisins pendant qu'il bouge ; le
réglage désactivé, Maj seul suffit.
Verrouiller les murs les retire tout à fait de la sélection : rien ne peut en déplacer, en redimensionner ni en supprimer un tant que ce n'est pas désactivé. Le mobilier, les textes et tout le reste restent comme avant.
Certains sites ont une cinquième section, Expérience, avec deux interrupteurs : si les événements cliquables et les événements de marche sont dessinés.
Voir aussi
- Niveaux pour les étages auxquels les réglages d'opacité s'appliquent.
- Environnement pour ce qui éclaire les vues 3D.
- Style d'étiquette pour l'apparence des textes des pièces, une fois affichés.
- Volumes de sécurité pour les dégagements que le plan peut dessiner.
