Falak

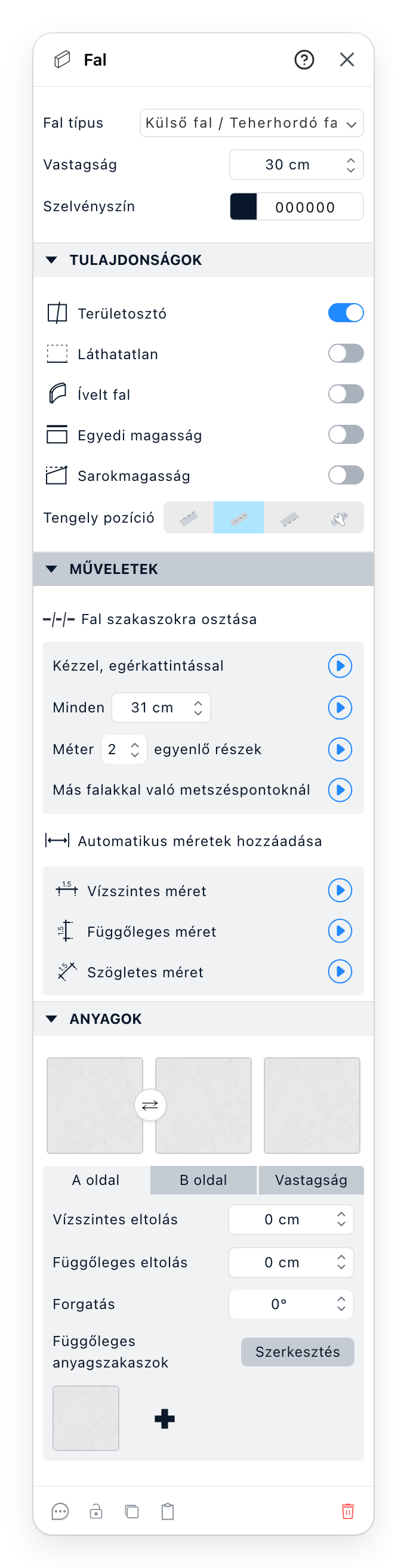

A falakat a Rajzeszközök rajzolják. Kattintson egyre az alaprajzon, és megnyílik a panelje Fal néven. Ebben van a fal típusa és vastagsága, színe az alaprajzon, a tulajdonságai, a műveletek, amelyek felosztják vagy méretezik, és két oldalának anyagai.
- A fal típusa, a webhelye által kínált típusok közül. Egy másik választása azzá a típussá alakítja a falat.
- A fal vastagsága. Az a típus, amely rögzíti, nem engedi módosítani.
- Szelvényszín: a fal színe az alaprajzon, a 3D anyagaitól függetlenül.
- Tulajdonságok: hogyan viselkedik a fal, a Területosztótól a Tengely pozícióig. A szakasz összecsukva nyílik.
- Műveletek: a fal szakaszokra osztása vagy méreteinek hozzáadása. A szakasz összecsukva nyílik.
- A három anyag: A oldal, B oldal és a Vastagság. Egy minta megnyitja az Anyagok ablakot; az első kettő közötti nyíl felcseréli az oldalakat.
- Az A oldal, a B oldal vagy a Vastagság választja ki az anyagot, amelyet az alatta lévő sorok állítanak. A Vízszintes eltolás, a Függőleges eltolás és a Forgatás mozgatja és forgatja egy oldal mintázatát.
- Függőleges anyagszakaszok: több anyag egymás mellett a fal mentén.
- Megjegyzés, zár, másolat, vágólapra másolás és törlés, a fejléc
?gombja pedig ezt az oldalt nyitja meg.
4 Tulajdonságok
A Területosztó révén a fal lezár egy helyiséget. Kikapcsolva a két oldal terei egynek számítanak. A Láthatatlan szaggatott vonallal rajzolja a falat az alaprajzon, és kihagyja a 3D-ből.
Az Ívelt fal meghajlítja a falat. Az Érdesség azt adja meg, mennyire durván rajzolódik a görbe, a Görbe pedig azt, hogyan követi a pontjait: Vezérlőpont szerint, Simított interpoláció vagy Lineáris interpoláció.
Az Egyedi magasság saját Magasságot ad ennek a falnak a szint magassága helyett. A Sarokmagasság külön emeli a Bal véget és a Jobb véget, oromfalhoz; a Kiterjesztés a tetőig a fölötte lévő tetőig emeli a falat. Az ívelt falnak nincs Sarokmagassága.
A Tengely pozíció azt adja meg, hol áll a fal a megrajzolt vonalhoz képest: az egyik oldalán, középre igazítva, a másik oldalán, vagy kézzel a Balra tolás és a Jobbra tolás értékével.
5 Műveletek
A Fal szakaszokra osztása különálló falakra vágja a falat. A Kézzel, egérkattintással lehetővé teszi, hogy oda kattintson, ahol vágni szeretne, csak az alaprajzon. A többi sor Minden adott hossz után, adott számú egyenlő részre, vagy Más falakkal való metszéspontoknál vágja. A sor végén lévő kerek gomb végrehajtja.
Az Automatikus méretek hozzáadása, csak az alaprajzon, Vízszintes méretet, Függőleges méretet vagy Szögletes méretet rajzol a fal mentén.
Az ívelt falnak egyik sincs. Ha a webhelye több görbepontot enged, helyettük a Fal ívelése jelenik meg, a Kontrollpont hozzáadása és a Vezérlőpont eltávolítása sorral. Egymáshoz igazított falak csoportjánál helyettük a Falak egyesítése jelenik meg, amely egy fallá teszi őket.
6 Oldalak és vastagság
Az A oldal és a B oldal a fal két felülete. A Vastagság a fal metszetének anyaga a végeinél és a nyílásai körül; amíg nem választ egyet, az A oldal anyagát mutatja. Az eltolások, a forgatás és a szakaszok egy oldalra vonatkoznak, nem a vastagságra.
8 Függőleges anyagszakaszok
A + megnyitja az Anyagokat, és a választottat az utolsó után adja hozzá, megosztva köztük az
oldalt. Minden minta másolható vagy törölhető, és húzással átrendezhető. A Szerkesztés, csak az
alaprajzon, lehetővé teszi a szakaszok közötti határok mozgatását.
Lásd még
- A Rajzeszközök rajzolják a falakat, és ott változtatható a falsor típusa.
- A Helyiségek a falak által lezárt terek.
- Az Anyagok a katalógus, amelyet a minták megnyitnak.
- A Tetők a tetőhöz, ameddig egy fal kiterjeszthető.
