Helyiségek

A helyiséget nem külön rajzolja meg: megjelenik, amint falak zárnak körbe egy teret. Kattintson bele a terven, és megnyílik a panelje, Helyiség néven. Ez tartalmazza, amit a terv a helyiségben megjelenít, a padlóját, a plafonját és a falait, a típusát, a magasságát és a szegélyléceit.

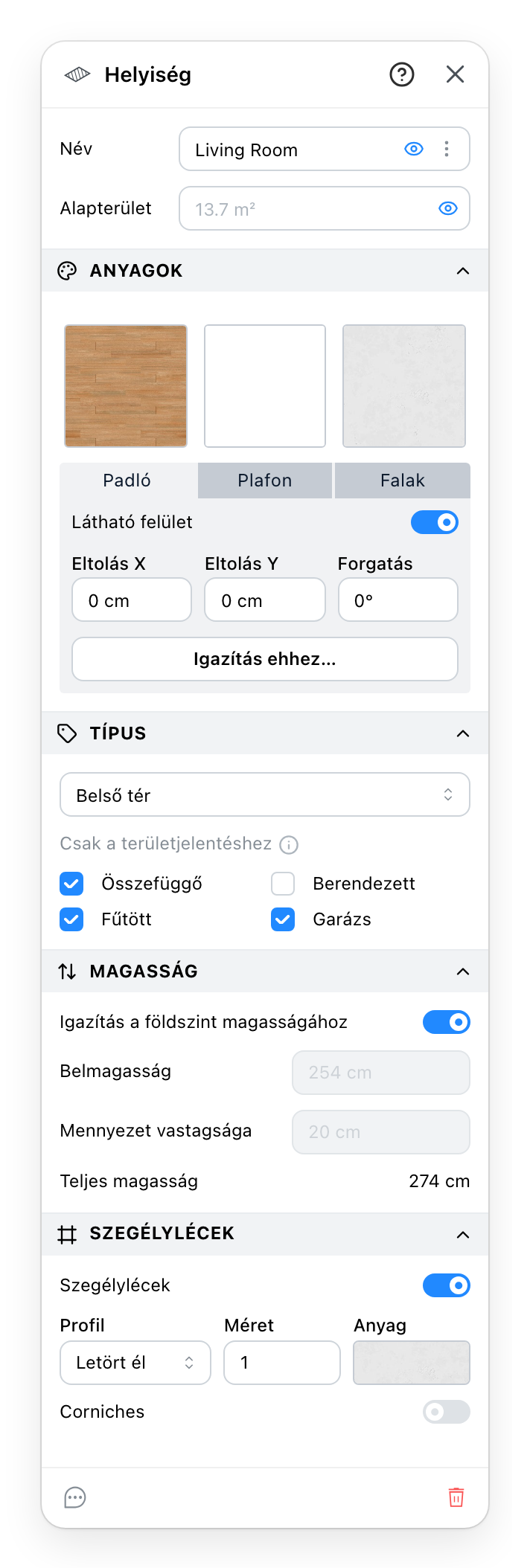

A Helyiség panel

  1. A név, amelyet a terv megjelenít. A lista a szokásos helyiségneveket kínálja; ezek egyike a típust és a lenti négy jelölőnégyzetet is beállítja. A szem megjeleníti vagy elrejti a nevet, a pontok megnyitják a Felirat stílusa ablakot.
  2. A terv a mért alapterületet jeleníti meg, szürkén a mezőben, hacsak nem ír be mást megjelenítésre. A szem megjeleníti vagy elrejti.
  3. A helyiség három felülete. Egy minta megnyitja az Anyagok ablakot; a Padló, a Plafon és a Falak választják ki a felületet, amelyet a lenti sorok beállítanak.
  4. Belső tér, Külső tér, Üres tér vagy Folytonos. A négy jelölőnégyzet csak a Területszámítás során számít.
  5. A helyiség magassága: a szinté, vagy a saját belmagassága és mennyezet vastagsága.
  6. Szegélylécek és Corniches, mindegyik a saját profiljával, méretével és anyagával.
  7. Megjegyzés és törlés, a fejlécben lévő ? pedig ezt az oldalt nyitja meg.

3 Padló, plafon és falak

A padlónál és a plafonnál a Látható felület megrajzolja vagy elhagyja. Az Eltolás X, az Eltolás Y és a Forgatás elmozdítja és elforgatja az anyaga mintáját. Az Igazítás ehhez… egy másik felülethez igazítja: kattintson rá, majd egy azonos típusú és azonos anyagú padlóra vagy plafonra; az Esc megszakítja. Az elrejtett padló vagy plafon mintája szürke: a gombja továbbra is eléri, hogy újra megjelenítse.

A falaknál a minta a helyiség körüli falak oldalait festi. A Mindig alkalmazza a falakra minden változáskor újrafesti őket, így festve maradnak, ha egy falat kettévág vagy elmozdít. Az egyik ilyen falra később külön tett anyagot átfesti.

4 Típus

Az Üres tér egy lyuk az alatta lévő szintig, a Folytonos pedig kitölti a teret, egy négy vékony falként rajzolt vastag falhoz. Egyiknek sincs felülete vagy szegélyléce, így mindkét sáv eltűnik a panelről.

Az Összefüggő, a Berendezett, a Fűtött és a Garázs csak Belső térnél jelölhető be. Semmit nem változtatnak a terven vagy 3D-ben: a területszámítás olvassa őket.

5 Magasság

Ha az Igazítás a földszint magasságához be van kapcsolva, a helyiség a szintje magasságát veszi át, és a két mező azt mutatja, szürkén. Kikapcsolva a Belmagasság a plafon alatti tér, a Mennyezet vastagsága a fölötte lévő födém; a Teljes magasság összeadja őket. A vastagabb födém megtartja a belmagasságot, és megemeli a teljes magasságot. A helyiség körüli falak is megemelkednek vele.
