Calibrar y detectar

La ventana que se abre al importar un plano de fondo. Hace dos cosas, una tras otra: da al plano su escala real y después ofrece leer en él los muros, las puertas y las ventanas. Cualquiera de los dos pasos puede omitirse.

Se vuelve a abrir desde la pestaña Planos de fondo. El lápiz junto a Escala empieza por el calibrado; Auto detección va directa a la detección, tras el calibrado si el plano aún no tiene ninguno.

Ajustar la escala

Una imagen no tiene un tamaño propio. El calibrado le da uno: dos puntos sobre el plano, y la distancia real que los separa.

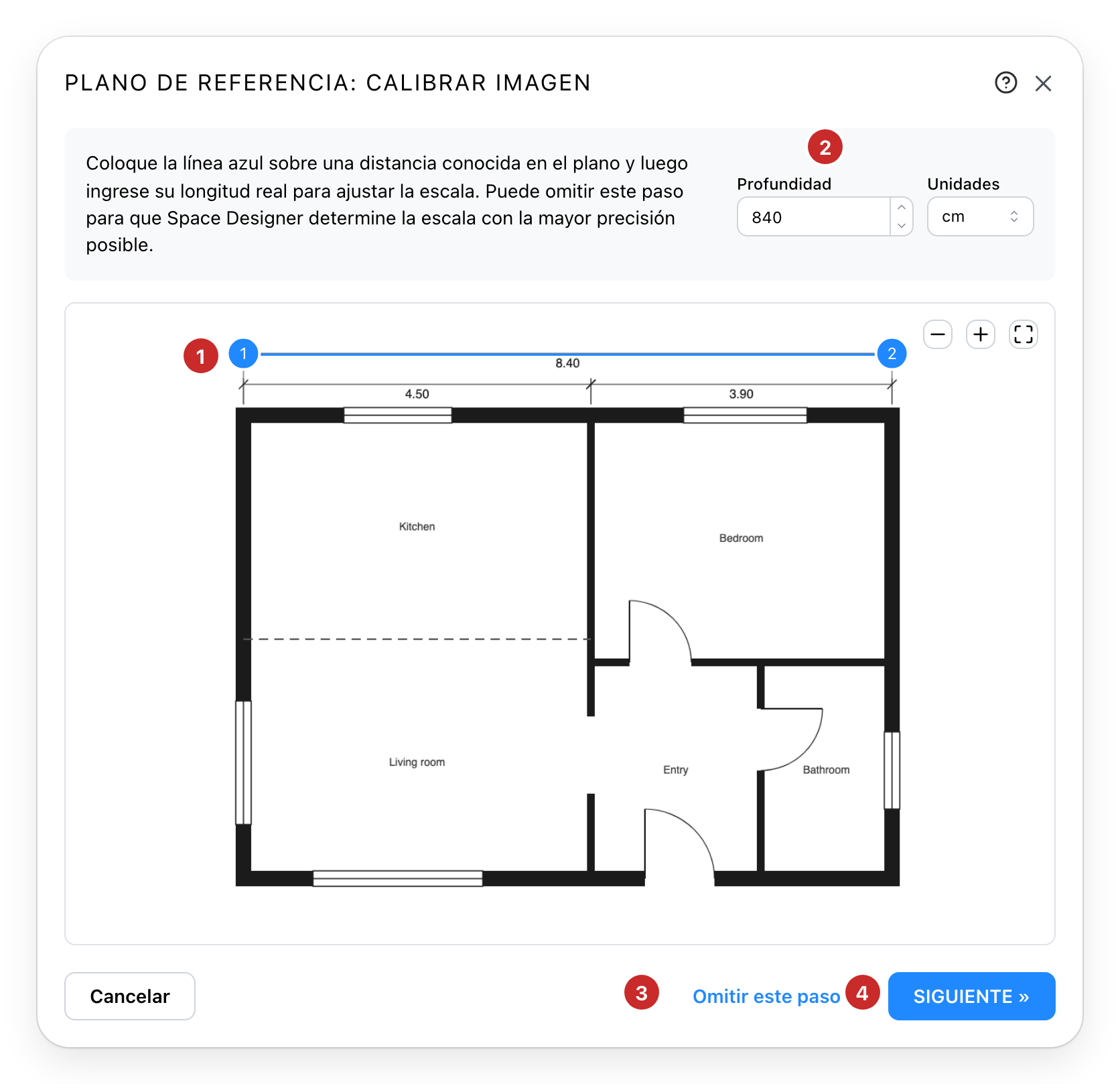

La ventana de calibrado

  1. Los dos puntos. Arrástrelos hasta los dos extremos de una longitud conocida: una cota escrita en el plano, o un muro que haya medido. Haga zoom con los botones sobre el plano, y arrastre la imagen para desplazarse por ella. Mientras sostiene un punto, una lupa muestra los píxeles debajo. Mantenga pulsado Shift para conservar la línea horizontal o vertical; las flechas del teclado mueven un punto un píxel.
  2. Longitud y Unidades. La longitud real entre los dos puntos. La unidad elegida pasa a ser la del proyecto.
  3. Omitir este paso. Deja la escala a la detección, que la lee de las cotas escritas en el plano. Ver más abajo. Solo se ofrece con una suscripción con créditos.
  4. Siguiente. Aplica la escala y después ofrece detectar los muros. Con una suscripción sin créditos, aplica la escala y cierra la ventana.

Al reabrirlo desde la pestaña, el calibrado muestra los dos puntos donde los dejó. Pulse Siguiente sin mover nada y la escala no cambia.

Detectar muros, puertas y ventanas

Un análisis se paga en créditos, y la detección no está incluida en todas las suscripciones.

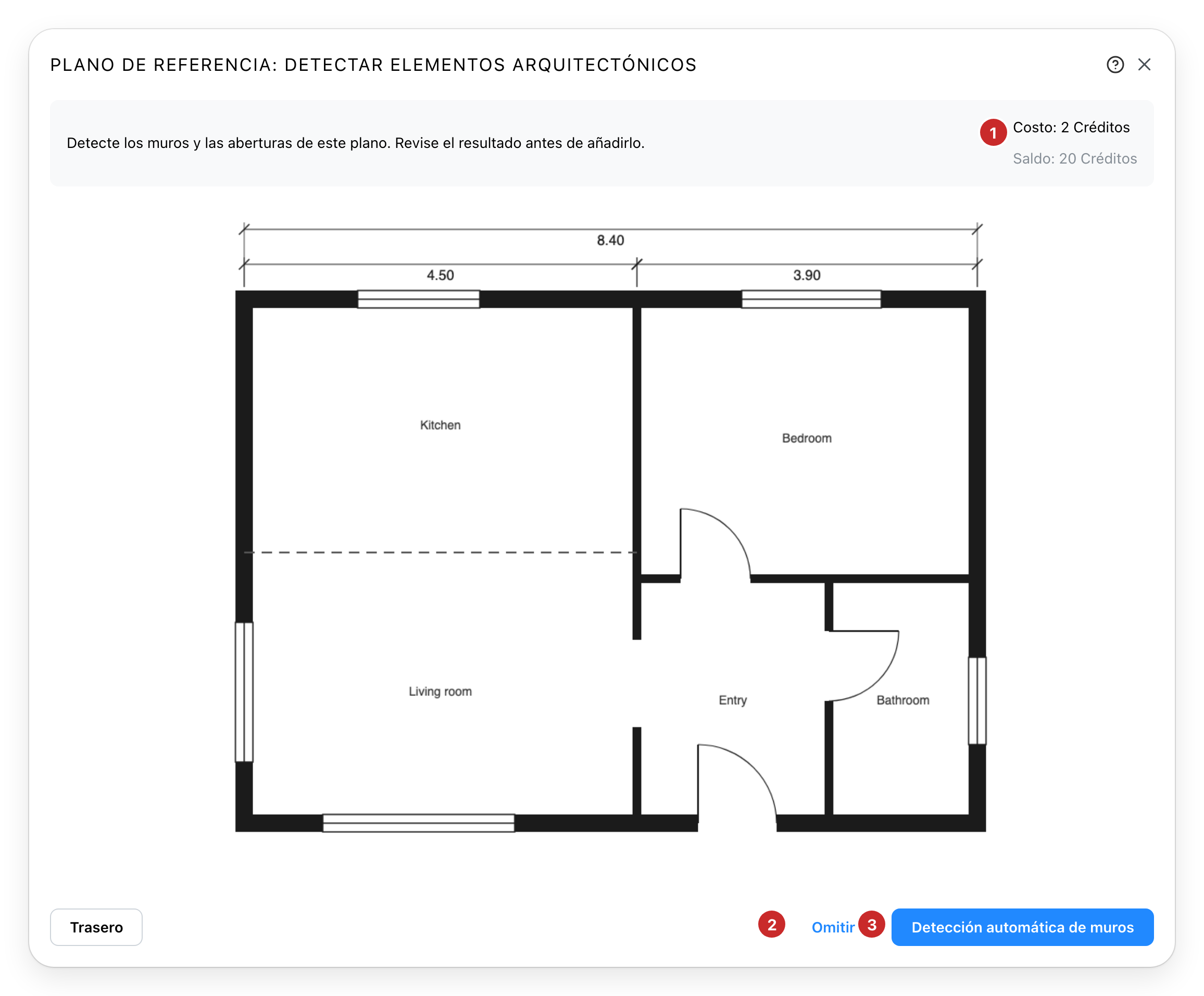

El paso de detección, antes de empezar

  1. Costo y Saldo. Lo que cuesta un análisis, y los créditos de los que dispone. No se cobra nada antes de empezar.
  2. Omitir. Cierra la ventana. El plano conserva su escala y no se añade nada.
  3. Detección automática de muros. Inicia el análisis. No está disponible mientras el saldo sea inferior al costo.

Un análisis tarda un rato. La ventana muestra cuánto tiempo lleva en marcha y qué se está examinando. Puede cerrarla: el análisis continúa, y volver a abrir la ventana sobre el mismo plano lo retoma sin cobrar una segunda vez.

Comprobar lo encontrado

Nada se añade al proyecto hasta que usted lo decide.

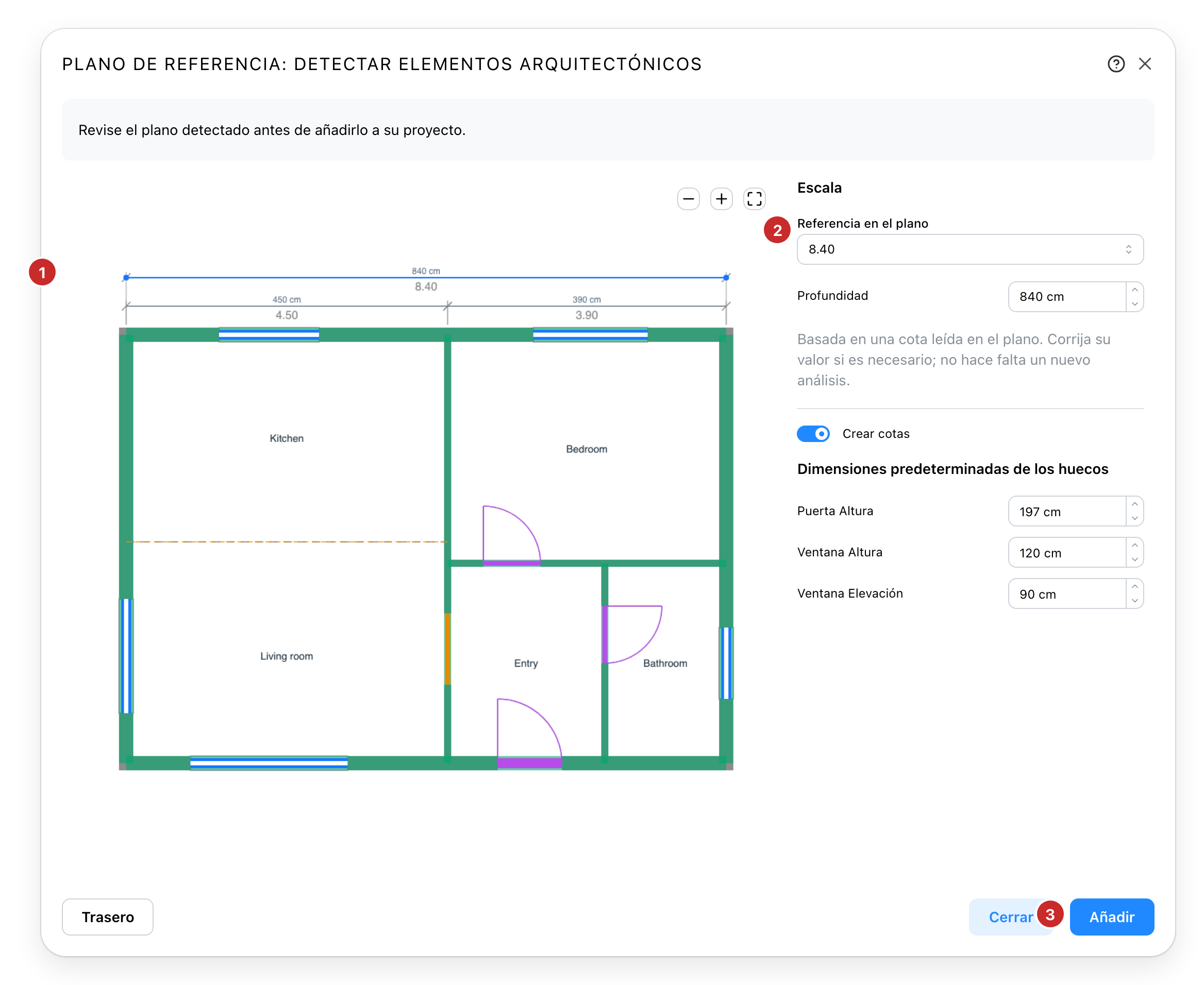

El plano detectado, listo para añadirse

  1. El plano detectado. Dibujado sobre su plano: los muros en verde, las separaciones abiertas discontinuas en naranja, las ventanas en azul, las puertas en morado con su sentido de apertura, y el nombre de cada habitación. Arrastre y haga zoom para mirar de cerca una esquina.
  2. Referencia en el plano. Solo si omitió el calibrado: la cota que fija la escala, por defecto la más larga encontrada. Elija otra, o corrija su longitud si se leyó mal; no hace falta un nuevo análisis.
  3. Añadir. Crea los muros, las puertas, las ventanas y las habitaciones en el nivel del plano.

En la columna junto al plano, Crear cotas añade al proyecto las cotas leídas en el plano, y Dimensiones predeterminadas de los huecos guarda las alturas que un plano no indica, para las puertas y ventanas encontradas en él.

2 Cuando el plano no tiene ninguna cota utilizable

Se usa en su lugar el ancho de una hoja de puerta, 83 cm o 32 in, y la ventana indica que es una estimación. Compruebe el ancho de la hoja misma, sin su marco, y corríjalo. Si tampoco hay ninguna puerta, Añadir permanece inaccesible y Atrás vuelve al calibrado. El análisis se conserva, así que medir a mano no cuesta nada más.

3 Añadir el resultado

Una apertura predeterminada que sobrepasara la altura del nivel bloquea Añadir hasta que se reduzca.

Si ya hay algo donde se sitúa el plano, el plano y todo lo detectado en él se desplazan juntos a un lado, para que nada caiga sobre su trabajo. Un solo Deshacer revierte toda la adición, incluida la posición del plano.

Un dibujo que muestra varios pisos uno junto a otro recibe un selector sobre la vista previa, para añadirlos de uno en uno.
