Cuando ya existe un dibujo del espacio, el PDF de un arquitecto, un escaneo, la foto de un plano, impórtelo y dibuje encima. Dele primero su escala real: así, cada muro que trace sobre él tendrá la longitud correcta. Space Designer también puede leer por usted los muros, las puertas y las ventanas del dibujo.

Los planos se importan y se conservan en la pestaña Planos de fondo del carril, en el plano y en la vista general.

Importar un plano

Importar un archivo, o suelte el archivo sobre la pestaña: un PDF, un PNG o un JPEG. El plano llega medio transparente sobre el proyecto, y la ventana que ajusta su escala se abre de inmediato: consulte Calibrar y detectar.

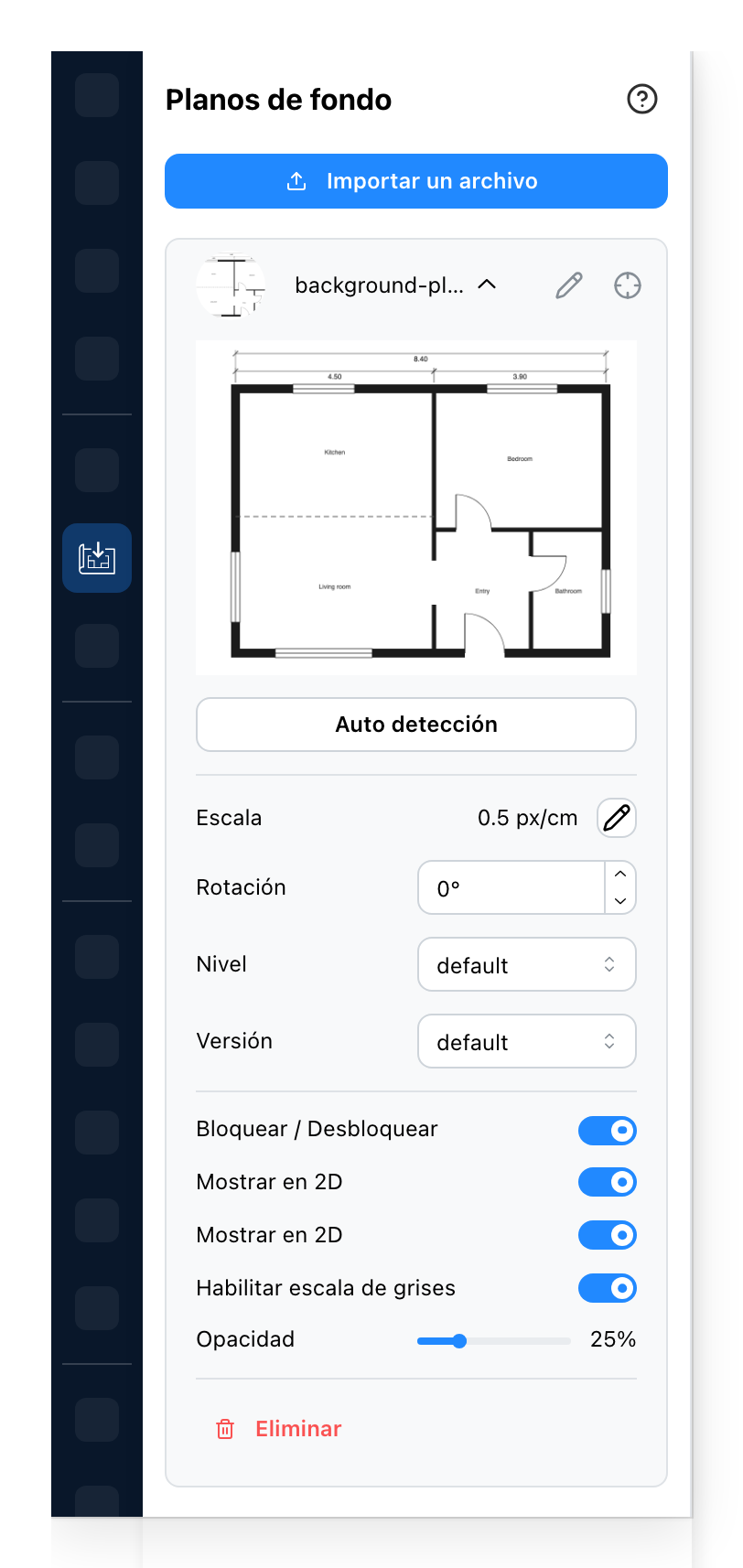

La pestaña Planos de fondo

Añade otro plano. Todos los planos del proyecto se listan debajo.
Una fila por plano. Haga clic para abrir sus ajustes; el lápiz lo renombra, la diana lo localiza en el plano.
Lee los muros, las puertas y las ventanas de este plano y los añade al proyecto.
Cuántos píxeles de la imagen forman una unidad de longitud. El lápiz vuelve a ajustar la escala.
Gira el plano, en grados, para alinearlo con lo que dibuja.
El nivel en el que está dibujado el plano.
La versión a la que pertenece. Se muestra en un proyecto con varias versiones.
Impide que un clic seleccione el plano, para dibujar encima sin moverlo.
Muestra el plano, o lo oculta de todas las vistas.
Muestra el plano también en las vistas 3D, tendido en plano. Solo mientras está visible.
Dibuja el plano en gris, para que lo que usted dibuja resalte sobre él.
Cuánto se transparenta el plano.
Retira el plano del proyecto. Lo que dibujó encima permanece.

Auto detección y el lápiz junto a Escala abren ambos Calibrar y detectar.

Ver también

Calibrar y detectar para la escala y la detección.
Herramientas de dibujo para los muros que traza sobre el plano.
Niveles para un edificio con varios pisos.
Importar un espacio real para un espacio escaneado en lugar de dibujado.
