Notas
Una nota es una mancha de color en el plano con un texto dentro: una observación para el cliente, una instrucción para el instalador, un recordatorio para usted. Dibuje una con Nota: la flecha de Herramientas de dibujo en la barra de herramientas abre el menú, donde Nota está entre las Herramientas de anotación; después arrastre un rectángulo sobre el plano. La pestaña Herramientas de dibujo del carril también la lista. Una nota se mueve y se redimensiona en el plano. En 3D aparece como un marcador cuyo bocadillo lleva el texto.

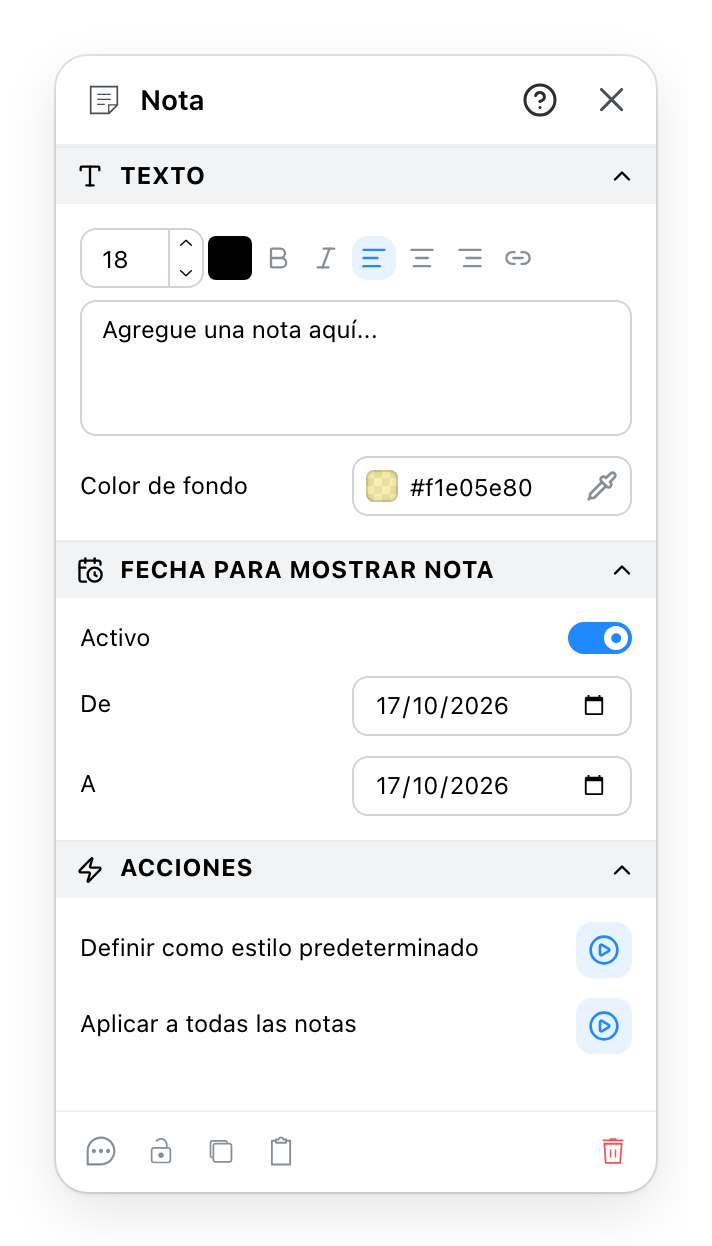

- Cómo se dibuja el texto: su tamaño, color, grosor, inclinación y alineación. El último botón añade un enlace.
- Lo que dice la nota, en tantas líneas como necesite.
- La mancha detrás del texto. Puede hacerse parcialmente transparente, para que el plano se vea debajo.
- Con el interruptor activado, la nota se muestra solo entre estas dos fechas, ambos días incluidos: para una observación que vale mientras duran las obras. Fuera de ellas está oculta en 3D. El plano sigue mostrándola.
- La siguiente nota que dibuje empieza con este estilo de texto y este fondo.
- Da este estilo a todas las notas del proyecto, en todos los niveles y en todas las versiones. Se puede deshacer.
- Un comentario, un bloqueo, un duplicado, una copia y un borrado. El comentario es una observación sobre la nota para su equipo, y no se imprime en el plano. El
?de la cabecera abre esta página.
Ver también
- Herramientas de dibujo es donde está la herramienta Nota.
- Comentarios son las observaciones asociadas a cualquier objeto, notas incluidas.
- Niveles y Versiones son lo que abarca «todas las notas del proyecto».
