ノート
ノートとは、平面図上の色付きの領域で、中にテキストが入ります。顧客への注意書き、施工者への指示、自分への覚え書き。ノートで描きます。コントロールバーの描画ツールの矢印がメニューを開き、ノートは注釈ツールの中にあります。そのあと平面図上に矩形をドラッグします。レールの描画ツールのタブにも並んでいます。ノートの移動と大きさの変更は平面図上でできます。3Dでは、吹き出しにテキストが入ったマーカーとして表示されます。

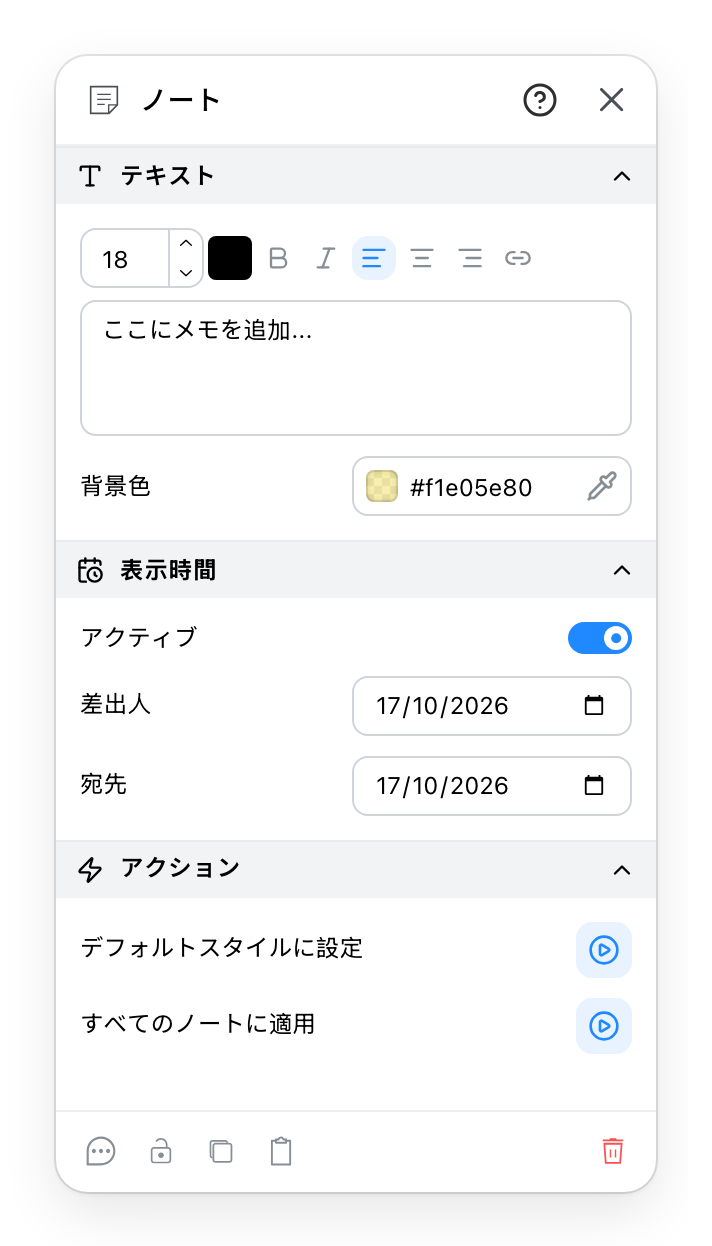

- テキストの描き方。大きさ、色、太さ、傾き、配置。最後のボタンはリンクを追加します。
- ノートに書かれる内容。必要なだけ行を使えます。
- テキストの背後の領域。一部を透かせるので、下の平面図が見えます。
- スイッチをオンにすると、ノートは、この二つの日付の間だけ、両日を含めて表示されます。工事の間だけ有効な注意書きのためです。期間外は3Dで非表示になります。平面図では表示されたままです。
- 次に描くノートは、このテキストのスタイルとこの背景で始まります。
- このスタイルを、プロジェクトのすべてのノートに、すべてのレベルとすべてのバージョンで与えます。元に戻せます。
- コメント、ロック、複製、コピー、削除。コメントはノートについてチームに向けた注意書きで、平面図には印刷されません。ヘッダーの
?がこのページを開きます。
