Objecteigenschappen

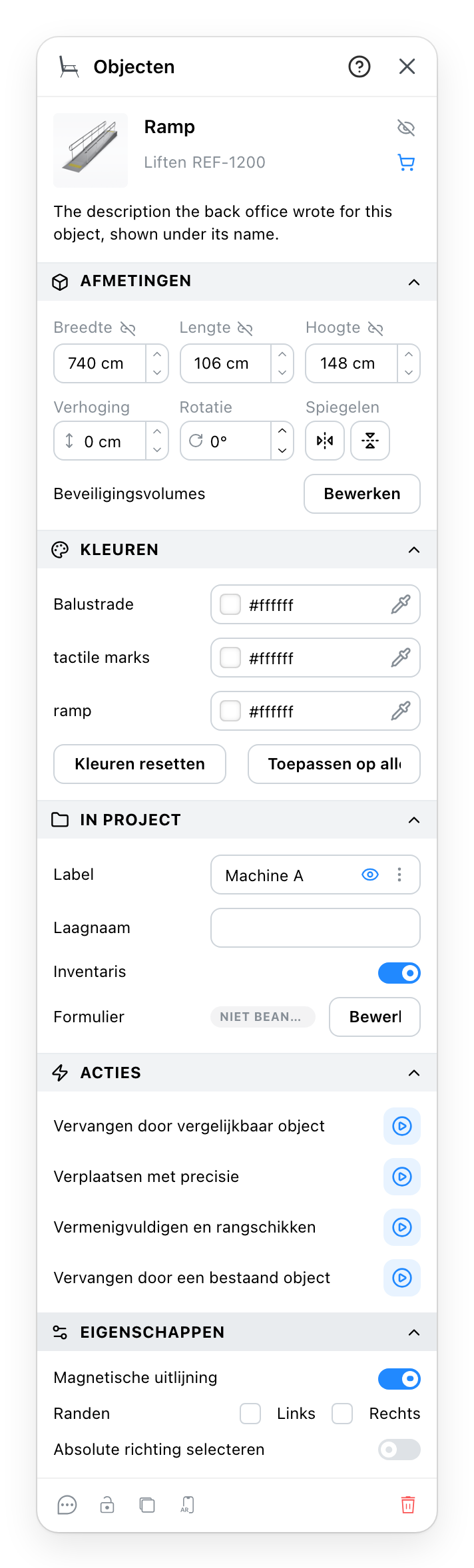

Selecteer een object dat uit de catalogus is geplaatst en dit paneel opent naast de plattegrond. Het bevat alles wat dat object draagt: wat de catalogus erover weet, de ruimte die het inneemt, de kleuren waarmee het gepubliceerd werd, wat het project erover vastlegt, en wat er van elders mee gedaan is.
Twee van de zes onderstaande secties zijn er alleen als het object iets heeft om erin te plaatsen, dus een gewone stoel opent met vier. Het hier gefotografeerde object heeft alle zes.
- Wat de catalogus over dit object weet: de afbeelding, de naam waaronder het is opgeslagen, de categorie en de referentie, dan de beschrijving die de back-office schreef wanneer er een is. Het winkelwagentje opent, wanneer de catalogus een winkellink geeft, de pagina van de leverancier ervoor. Het oog, Naam tonen in 2D, schrijft deze catalogusnaam op de plattegrond of houdt hem eraf, en het is een andere naam dan het label verderop.
- De grootte waarin het getekend wordt, hoe hoog het boven de vloer staat, hoe ver het gedraaid is, en twee spiegels die het spiegelen zonder het te draaien. Op sites die veiligheidsvolumes gebruiken, opent de onderste rij de vrije ruimte die eromheen moet worden gehouden.
- Eén rij voor elk onderdeel dat het model als wijzigbaar heeft gepubliceerd, dus wat hier verschijnt varieert per artikel: een kleur, een materiaal, of een lijst met afwerkingen.
- Wat het project over het object vastlegt in plaats van hoe het eruitziet: de naam die ernaast op de plattegrond staat, de laag waartoe het behoort, of de inventaris het meetelt, en de opmeting die het artikel draagt.
- Vier dingen die van elders met het object worden gedaan: het ruilen voor een vergelijkbaar artikel, het verplaatsen met ingetypte afstanden, een gebied vullen met kopieën ervan, en een ander object dat al in het project staat overnemen door daarop te klikken.
- De rijen die een object slechts soms heeft, en de sectie ontbreekt wanneer het er geen heeft: of het vastklikt aan waar het aan zou moeten vastklikken, welke randen getekend worden waar het een muur doorkruist, en aan welke kant van die muur het geacht wordt te liggen.
- Een opmerking, een slot, een dupliceren en een verwijderen, en de
?in de kopregel opent deze pagina. Het extra pictogram tekent een QR-code die dit object op een telefoon opent, met de hierboven ingestelde kleuren.
1 4 De twee namen
Een object heeft een catalogusnaam en een label, en dat is niet hetzelfde.
De catalogusnaam is de naam waaronder het artikel is opgeslagen, bovenaan het paneel, en die is hetzelfde op elke kopie van dat artikel in elk project. U typt hem niet zelf. Het oog ernaast bepaalt of de plattegrond hem tekent.
Het Label is van u, één per object. Typ het in en de plattegrond schrijft het naast dat object en geen ander. Het eigen oog toont en verbergt het, en de drie puntjes bepalen hoe het getekend wordt.
Een object kan dus beide tonen, een van de twee, of geen van beide. Een plattegrond waarop elk bureau Bureau leest, toont de catalogusnaam; een waarop ze Bureau 1 tot Bureau 12 lezen, toont twaalf labels.
2 Draaien, spiegelen en het toetsenbord
De rotatie is in graden. De twee spiegels spiegelen het object om zijn eigen as zonder die hoek te veranderen, waardoor een linkse versie van een model verkregen wordt wanneer de catalogus alleen de rechtse publiceert.
Draaien en beide spiegels hebben ook sneltoetsen, en die werken op wat er is geselecteerd. Een object wordt gedraaid en gespiegeld zonder terug te keren naar het paneel, en het paneel volgt. De sneltoets draait telkens een kwart; het veld is waar een hoek die geen kwart is, wordt ingetypt.
3 Hoever Op alles toepassen reikt
Kleuren herstellen zet de onderdelen van dit object terug naar de kleuren die de catalogus publiceerde.
Op alles toepassen gaat verder dan de meeste mensen verwachten, en het loont om dit te lezen voordat u erop drukt. Het neemt de huidige kleuren van dit object en schrijft ze op elk ander object van hetzelfde artikel op dit niveau, en op alles wat de collectie ervan deelt. Een collectie is de manier waarop een catalogus een artikelfamilie groepeert, dus het herkleuren van een stoel uit een set kan ook de bijbehorende tafel overschilderen.
Er zijn twee grenzen om te kennen. Het stopt op het niveau waar u zich bevindt: dezelfde stoelen één verdieping hoger worden niet aangeraakt. En een object dat de catalogus als vast heeft gemarkeerd, behoudt zijn kleuren.
6 Wanneer de laatste sectie er überhaupt is
Deze sectie wordt opgebouwd uit de rijen waarvoor het object in aanmerking komt, en wordt niet getekend wanneer het voor geen enkele in aanmerking komt. Daarom ontbreekt ze bij de meeste objecten.
Magnetische uitlijning verschijnt bij een artikel dat de catalogus heeft gepubliceerd als vastklikkend aan iets. Het uitschakelen ervan laat het object vrij plaatsen van waar het anders naartoe zou springen.
Randen verschijnt bij een catalogusobject dat een opening in de muur snijdt waarop het staat. De twee vakjes bepalen welke kant van de opening getekend wordt. De meeste deuren en ramen openen in plaats van dit paneel een eigen paneel.
Absolute richting selecteren verschijnt bij een object dat aan een muur hangt, en alleen zolang u zich op de plattegrond bevindt. In een 3D-weergave is deze rij er niet, omdat de kant die hij benoemt iets is dat de plattegrond tekent.
Zie ook
- Catalogus is waar de objecten die dit paneel beschrijft te vinden en te plaatsen zijn.
- Vergelijkbare objecten is wat Vervangen door vergelijkbaar object opent.
- Precieze plaatsing is wat Precies verplaatsen opent, en het doet hetzelfde voor een hele selectie tegelijk.
