Paredes

Las paredes se dibujan con las Herramientas de dibujo. Haga clic en una en el plano y su panel se abre, con el nombre Pared. Contiene el tipo y el grosor de la pared, su color en el plano, sus propiedades, las acciones que la dividen o la miden, y los materiales de sus dos lados.

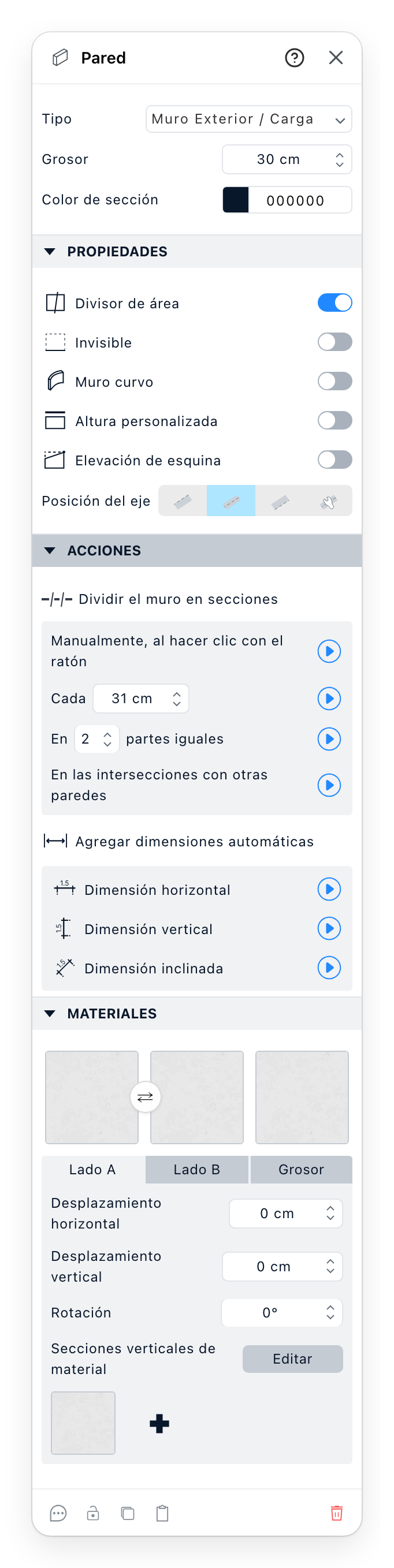

El panel Pared

  1. El tipo de pared, entre los tipos que ofrece su sitio. Elegir otro cambia la pared a ese tipo.
  2. El grosor de la pared. Un tipo que lo fija no deja cambiarlo.
  3. Color de sección: el color de la pared en el plano, aparte de sus materiales en 3D.
  4. Propiedades: cómo se comporta la pared, de Divisor de área a Posición del eje. La sección se abre plegada.
  5. Acciones: dividir la pared en secciones, o añadir sus dimensiones. La sección se abre plegada.
  6. Los tres materiales: Lado A, Lado B y el Grosor. Una muestra abre los Materiales; la flecha entre las dos primeras intercambia los lados.
  7. Lado A, Lado B o Grosor elige el material que ajustan las filas de abajo. Desplazamiento horizontal, Desplazamiento vertical y Rotación mueven y giran el motivo de un lado.
  8. Secciones verticales de material: varios materiales uno al lado del otro a lo largo de la pared.
  9. Un comentario, un bloqueo, un duplicado, una copia y una eliminación, y el ? del encabezado abre esta página.

4 Propiedades

Divisor de área hace que la pared cierre una habitación. Desactivado, los espacios de ambos lados cuentan como uno. Invisible dibuja la pared como una línea discontinua en el plano y la deja fuera del 3D.

Muro curvo curva la pared. Rugosidad fija lo basto que se dibuja la curva, y Curva cómo sigue sus puntos: Por punto de control, Interpolación suave o Interpolación lineal.

Altura personalizada da a esta pared su propia Altura en lugar de la del nivel. Elevación de esquina sube el Extremo izquierdo y el Extremo derecho por separado, para un hastial; Extender hasta el techo sube la pared hasta el techo que tiene encima. Una pared curva no tiene Elevación de esquina.

Posición del eje fija dónde se sitúa la pared respecto a la línea que dibujó: a un lado, centrada en ella, al otro lado, o a mano con Desplazar a la izquierda y Desplazar a la derecha.

5 Acciones

Dividir el muro en secciones corta la pared en paredes separadas. Manualmente, al hacer clic con el ratón le deja hacer clic donde cortar, solo en el plano. Las otras filas la cortan Cada longitud dada, En un número de partes iguales, o En las intersecciones con otras paredes. El botón redondo al final de una fila la ejecuta.

Agregar dimensiones automáticas, solo en el plano, traza una Dimensión horizontal, una Dimensión vertical o una Dimensión inclinada a lo largo de la pared.

Una pared curva no tiene ninguna de las dos. Cuando su sitio permite varios puntos de curva, muestra en su lugar Curvar la pared, con Añadir punto de control y Eliminar punto de control. Un grupo de paredes alineadas muestra en su lugar Unir muros, que las convierte en una sola pared.

6 Lados y grosor

Lado A y Lado B son las dos caras de la pared. El Grosor es el material de su corte, en sus extremos y alrededor de sus aberturas; mientras no elija uno, muestra el material del Lado A. Los desplazamientos, la rotación y las secciones se aplican a un lado, no al grosor.

8 Secciones verticales de material

El + abre los Materiales y añade el que elija después del último, repartiendo el lado entre ellos. Cada muestra puede duplicarse o eliminarse, y arrastrarse para cambiar el orden. Editar, solo en el plano, le deja mover los límites entre las secciones.
