Habitaciones

Una habitación no se dibuja sola: aparece en cuanto unas paredes cierran un espacio. Haga clic dentro de ella en el plano y se abre su panel, con el nombre Espacio. Reúne lo que el plano muestra en la habitación, su suelo, su techo y sus paredes, su tipo, su altura y sus molduras.

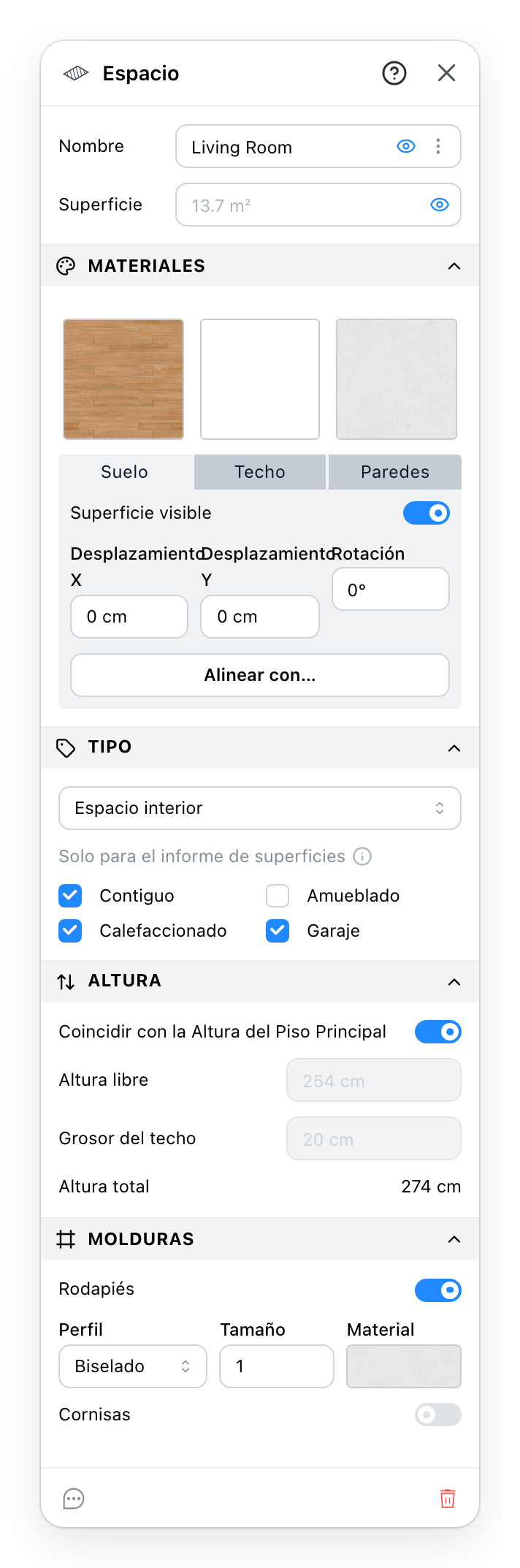

El panel Espacio

  1. El nombre que muestra el plano. La lista propone los nombres de habitación habituales; uno de ellos también fija el tipo y las cuatro casillas de abajo. El ojo muestra u oculta el nombre, los puntos abren el Estilo de etiqueta.
  2. El plano muestra la superficie medida, en gris en el campo, salvo que escriba otra cosa para mostrar. El ojo la muestra u oculta.
  3. Las tres superficies de la habitación. Una muestra abre los Materiales; Suelo, Techo y Paredes eligen la superficie que ajustan las filas de debajo.
  4. Espacio interior, Espacio exterior, Espacio vacío o Sólido. Las cuatro casillas solo cuentan en el Cálculo de superficies.
  5. La altura de la habitación: la del nivel, o su propia altura libre y grosor del techo.
  6. Rodapiés y Cornisas, cada uno con su perfil, su tamaño y su material.
  7. Un comentario y un borrado, y el ? de la cabecera abre esta página.

3 Suelo, techo y paredes

Para el suelo y el techo, Superficie visible lo dibuja o lo quita. Desplazamiento X, Desplazamiento Y y Rotación mueven y giran el dibujo de su material. Alinear con… lo cuadra con otra superficie: haga clic en él y luego en un suelo o un techo del mismo tipo y del mismo material; Esc cancela. Un suelo o un techo oculto pone en gris su muestra: su botón sigue llegando a él, para mostrarlo de nuevo.

Para las paredes, la muestra pinta las caras de las paredes alrededor de la habitación. Aplicar siempre a las paredes las vuelve a pintar cada vez que cambia la habitación, así que siguen pintadas cuando una pared se divide o se mueve. Un material puesto después en una sola de esas paredes queda repintado.

4 Tipo

Un Espacio vacío es un hueco hasta el nivel de abajo, y un Sólido rellena el espacio, para un muro grueso dibujado como cuatro finos. Ninguno de los dos tiene superficies ni molduras, así que ambas bandas salen del panel.

Contiguo, Amueblado, Calefaccionado y Garaje solo se marcan en un Espacio interior. No cambian nada en el plano ni en 3D: el cálculo de superficies los lee.

5 Altura

Con Coincidir con la Altura del Piso Principal activado, la habitación toma la altura de su nivel, y los dos campos la muestran, en gris. Desactivado, Altura libre es el espacio bajo el techo y Grosor del techo la losa de encima; Altura total los suma. Una losa más gruesa conserva la altura libre y sube el total. Las paredes alrededor de la habitación suben con ella.
